NXP Semiconductors KIT-TPLSNIFEVB TPL监听器工具
NXP Semiconductors KIT-TPLSNIFEVB TPL监听器工具设计用于为逻辑分析仪采集变压器物理层 (TPL) 信号提供便利。将监听器工具放置在任何TPL总线上，它就无侵式监听所有TPL消息，并监控总线上的帧流量。板载LC33664隔离式网络收发器以SPI格式将TPL消息输出到数据输出端口。数据输出端口连接到逻辑分析仪，可对数据进行全面分析。
NXP Semiconductors KIT-TPLSNIFEVB TPL监听器工具可通过USB Micro-B连接器由5.0V电源供电，电源电流为50mA（平均值）和150mA（峰值），通常为USB移动电源或连接到计算机的USB电缆。
特性
- 板载LC33664隔离式网络收发器可捕获TPL帧并以SPI格式发送
- 逻辑分析仪连接用提供的电缆，与Saleae Logic 8和Logic Pro 8/16分析仪系列引脚对引脚兼容
- TPL和其余电路之间内部电流隔离
- 连接到被监控TPL总线的任何点
- TPL线路的最小负载
- 通过USB连接器由5.0V电源供电
- 集成的保持有效功能，可避免移动电源自关闭
套件内含
- 防静电袋中装的经组装和测试的KIT-TPLSNIFEVB TPL监听器工具
- 逻辑分析仪连接电缆，带8引脚接头
- TPL总线连接双绞线，带2引脚接头
板载
NXP Semiconductors MC33664隔离式网络收发器
物理层变压器驱动器旨在将MCU连接到隔离式通信网络

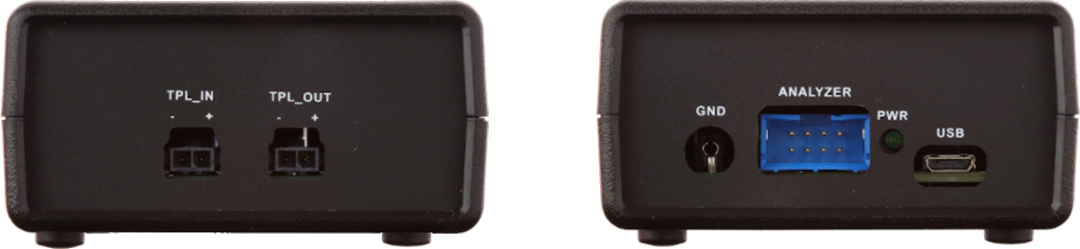

端口布局

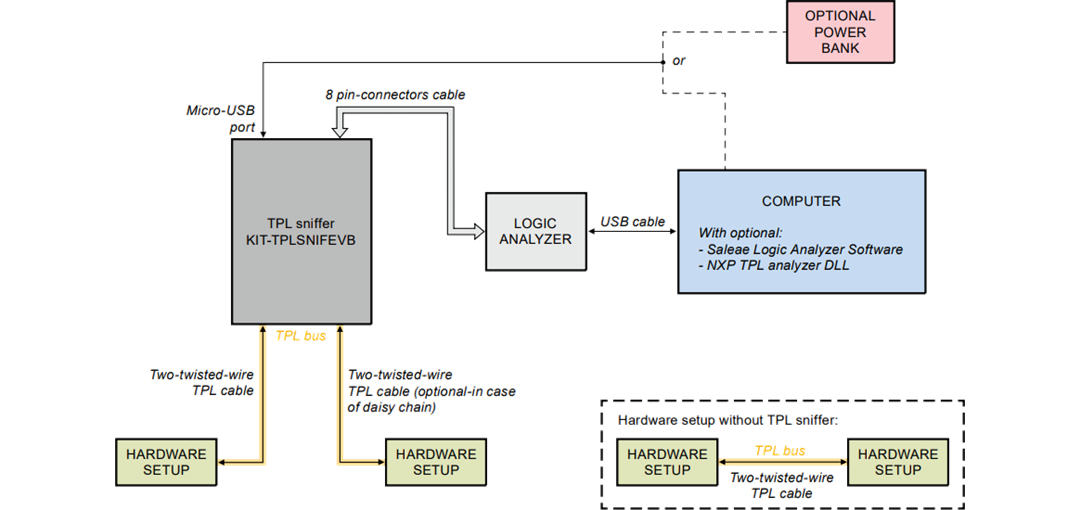

框图
工具链
