NXP Semiconductors MCSPTE1AK344电机控制开发套件
NXP Semiconductors MCSPTE1AK344电机控制开发套件设计用于无刷直流（BLDC）电机控制和3相永磁同步电机（PMSM）控制。该开发套件基于32位Arm Cortex ® -M7 S32K3微控制器和GD3000前置驱动器。MCSPTE1AK344开发套件可实现快速原型设计和评估高达ISO 26262 ASIL D的BLDC和PMSM控制应用。该电机控制开发套件还具有FS26安全系统基础芯片、DEVKIT-MOTORGD和S32K3X4EVB-Q172。MCSPTE1AK344套件的典型应用包括暖气、通风和空调（暖通空调）、电动泵、主动悬架、电动动力系统、eTurbo和皮带启动发电机。
应用
- PMSM：
- 主动悬架
- 电动传动系
- eTurbo
- 带式启动发生器
- BLDC：
- 采暖、通风和空调 (HVAC)
- 电动泵
规范
- 包括电机控制：
- 低压三相永磁电机（BLDC或PMSM）
- 10V至18V，功率高达100W
- 电流传感器：
- 单、双和三分流电流检测
- 位置传感器：
- 霍尔/编码器/无传感器
- 缩短设计周期：
- 正弦电机型 (PMSM) 磁场定向控制 (FOC)，具有磁场衰减
- 六步换向控制，用于梯形电机类型 (BLDC)
- 基于S32K3 RTD在S32DS中创建的示例软件
- 基于RTD高级API（AUTOSAR和非AUTOSAR应用）的示例
视频
相关产品
NXP Semiconductors S32K3 32位汽车通用MCU
基于可扩展32位Arm® Cortex®-M7内核的MCU，采用单步、双步和锁步内核配置。
电路板布局（S32K344）

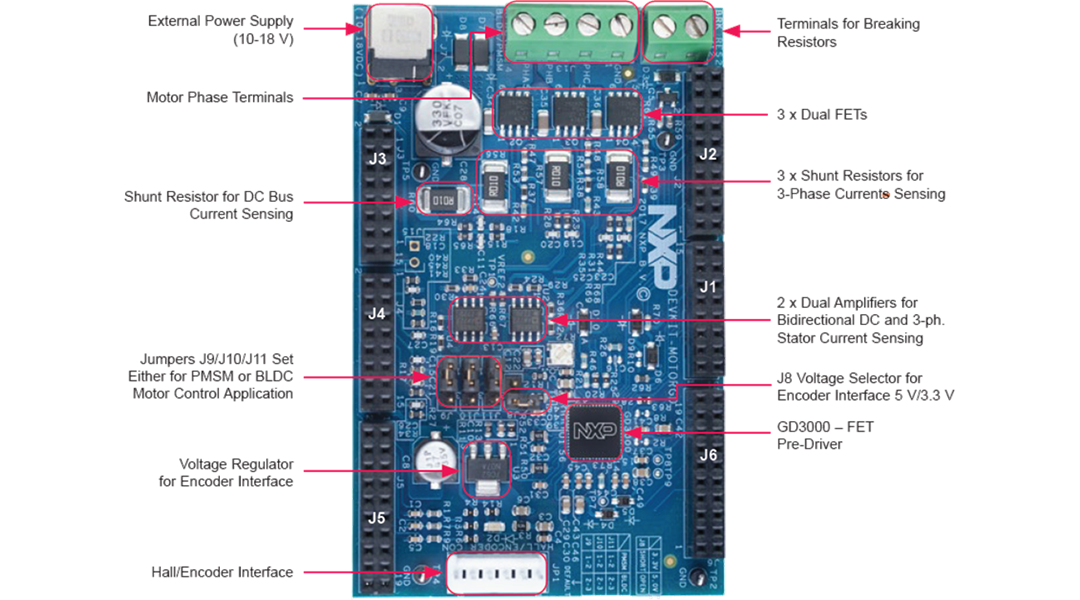

电路板布局（DEVKIT-MOTORGD）
PMSM框图
BLDC框图
