NXP Semiconductors MCXW236B-CLICK附加板

NXP Semiconductors MCXW236B-CLICK附加板旨在将蓝牙低功耗® (BLE) 功能集成到广泛的应用中。它包含高集成度单芯片超低功耗蓝牙LE 5.3无线收发器MCXW236BHN，并带有嵌入式微控制器和闪存。该板支持SPI、UART和I2C通信接口。它预先编程为FSCI主机接口模式，允许通过UART 接口进行控制。NXP Semiconductors的MCXW236B-CLICK与mikroBUS®插槽完全兼容，因此可以轻松集成到任何支持mikroBUS标准的主机系统中。

特性

  • 支持蓝牙低功耗的超低功耗MCXW236BHN无线MCU
  • 完全兼容蓝牙5.3低能耗
  • 占位面积小、成本低廉的RF节点参考设计
    • 单端输入/输出端口
    • 外部组件数量少
    • 最大输出功率可达+6dBm
  • 片上DC-DC转换器降压模式
  • 用于RF操作的32MHz基准振荡器
  • 用于低功耗操作的32.768kHz基准振荡器
  • 射频发射器电平范围
    • 从-31dBm到+2dBm，没有电容器-电感器-电容器 (CLC) 滤波器或匹配组件
    • 使用CLC滤波器，最高可达+6dBm
  • 一个印制在PCB板的2.4GHz天线，预编程了FSCI主机接口代码。
  • 低成本2层PCB
  • MCXW236B-CLICK与mikroBUS插座兼容，可用于任何支持mikroBUS标准的主机系统。
  • 串行接口
    • SPI外设最高速率达24Mbit/s
    • UART，用于调试目的
    • 预留了I2C供未来使用

应用

  • 工业
  • 访问控制
  • 家用电器
  • 适合UWB跟踪标签和定位应用的配套芯片
  • 持续葡萄糖监测 (CGM)
  • 控制面板
  • 照明
  • 患者监测器
  • 呼吸护理
  • 传感器
  • 智能吸入器
  • 生命体征监视器
  • 窗户覆盖

框图

框图 - NXP Semiconductors MCXW236B-CLICK附加板

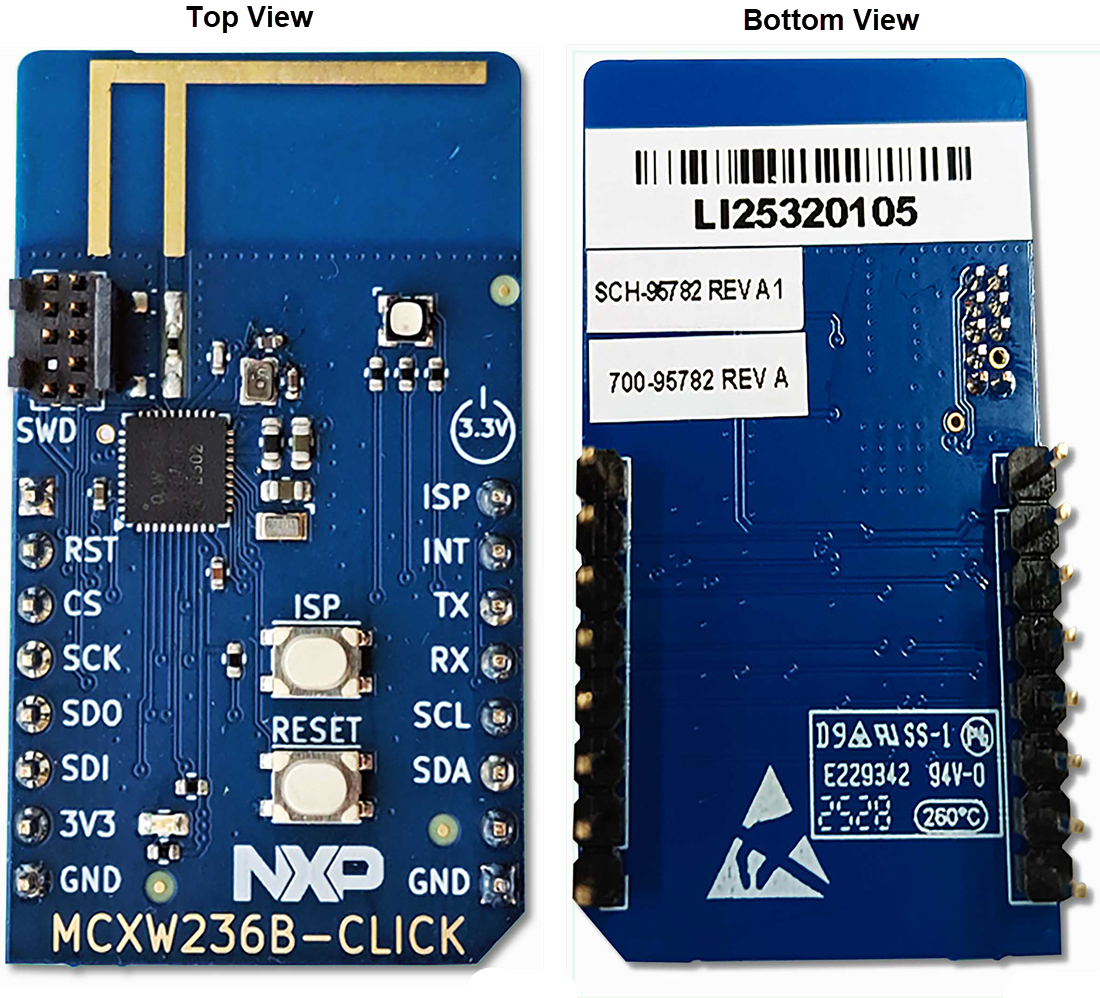

板布局

NXP Semiconductors MCXW236B-CLICK附加板

相关无线微控制器

NXP Semiconductors MCX W23无线微控制器

高集成度单芯片BLE无线收发器带嵌入式微控制器 & 闪存。

Learn More关于NXP Semiconductors MCX W23无线微控制器 View Products与NXP Semiconductors MCX W23无线微控制器相关
