NXP Semiconductors NVT4557 SIM卡接口电平转换器
NXP Semiconductors NVT4557 SIM卡接口电平转换器设计用于将SIM卡与单个低电压1.08V至1.98V主机侧接口连接。NVT4557包括三个1.62V至3.6V电平转换器，用于转换SIM卡和主机微控制器之间的数据、RSTn和CLKn信号。NXP NVT4557 SIM卡接口电平转换器兼容所有ETSI、IMT-2000以及ISO-7816 SIM/Smart卡接口要求。
特性
- 支持时钟速度高达10MHz
- 符合所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求
- 支持SIM卡电源电压，范围为1.62V至3.6V
- 主微控制器工作电压范围：1.08V至1.98V
- SIM卡和主机侧接口之间自动电平转换I/O、RSTn和CLKn，具有电容隔离功能
- 具有关断功能，用于符合ISO-7816-3标准的SIM卡信号
- 通过VCCB自动启用和禁用（仅限NVT4557HK 10引脚封装上的使能引脚）
- 集成上拉和下拉电阻：无需外部电阻器
- 集成EMI滤波器可抑制数字I/O的更高谐波
- 集成8kV ESD保护，符合IEC 61000-4-2标准（VCCB或任何卡侧引脚上4级） - 无需外部ESD二极管
- 电平转换缓冲器使ESD应力远离主机（零钳位概念）
- 无铅、符合有害物质限制（RoHS）指令、无卤素和锑（符合“深绿”标准）
- 采用9引脚WLCSP封装（0.3mm间距）和10引脚XQFN 10封装（0.4mm间距）
应用
- NVT4557可搭配各种SIM卡连接设备使用，包括：
- 手机
- 无线调制解调器
- SIM卡终端
相关电路板
NXP Semiconductors NVT4858-4557-EVB电平转换器评估板
包括安装的NVT4858/NVT4557、输入和输出接头、一个SD卡和一个SIM卡插槽。

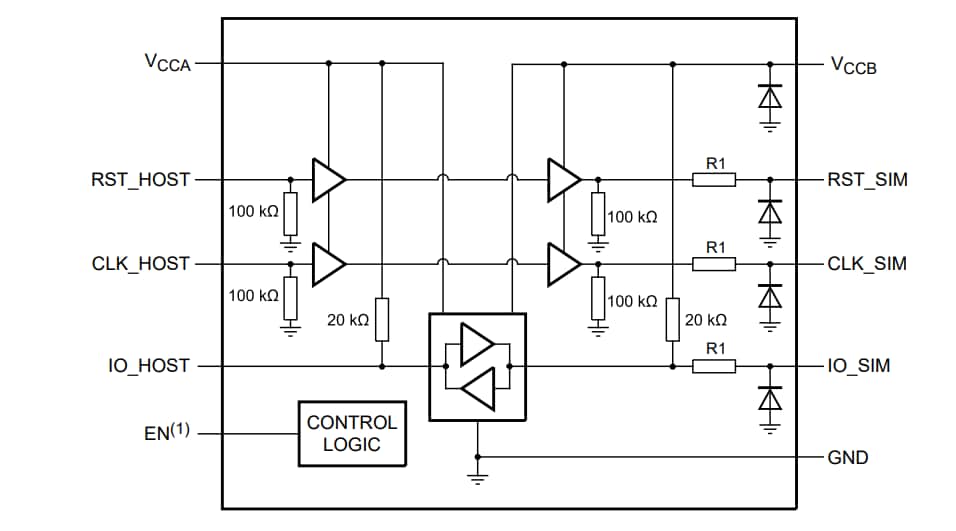

功能图
