NXP Semiconductors NX48P0407 48V USB Type-C™ CC/SBU保护IC
NXP Semiconductors NX48P0407 48V USB Type-C™ CC/SBU保护IC可保护USB-PD EPR应用中Type-C的CC和SBU引脚免受VBUS短路损坏。USB Type-C允许通过PD 3.1协议将VBUS电压提高至48V。由于Type-C连接器的接触引脚比微型USB连接器引脚更紧凑25%，因此连接器的机械扭转和滑动会导致CC1/2和SBU1/2引脚可引起到48V VBUS短路。NX48P0407在CON_CC1和CON_CC2上集成了IEC 61000-4-2 ESD保护、±15KV空气放电保护/±8KV接触放电保护，设计用于防止高达+80V的浪涌。
特性
- CC/SBU引脚绝对最大额定电压高达60V
- CC引脚无电模式Rd集成外部引脚连接
- CC引脚过压保护（OVP）导通（RON）约为250mΩ，3dB带宽>20MHz
- SBU引脚过压保护（OVP）导通（RON）电阻约为3.6Ω，3dB带宽>200MHz
- 快速过电压保护（OVP）响应<>
- CCx_HOST/SBUx_HOST的钳位电压
- 独立GPIO启用SBU路径
- 符合IEC-61000-4-2标准的接触±8kV ESD保护
- 符合IEC-61000-4-5标准、高达+80V的浪涌保护
- 超低待机静态电流：~40μA
- WQFN3x3-16 封装
应用
- 汽车（两轮车）
- 工业
- 能量管理系统
- 移动机器人生态系统
- 移动设备
- 电源适配器和充电器
- 智能手机

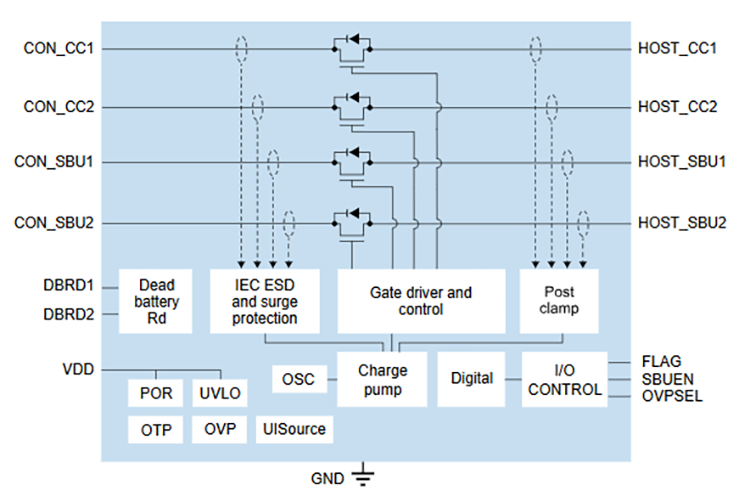

框图
