NXP Semiconductors P3A1604UK双电源转换收发器

NXP Semiconductors P3A1604UK双电源转换收发器是一款多功能4位设备,设计用于双向电压电平转换,具有自动方向检测功能。NXP P3A1604UK IC支持宽电源电压范围,VCCA 从0.72V至1.98V,VCCB 从1.62V至3.63V,适用于不同电压节点之间的连接。P3A1604UK非常适合用于I3C、I2C、SMBus和SPI应用,在推挽模式下可提供40Mbps的最大数据速率。稳健的设计包括超过2000V (HBM) 和500V (CDM) 的ESD保护,并且该IC可在-40°C至+125°C温度范围内可靠工作。这款收发器非常适合用于移动、工业和消费电子应用,提供无缝集成和高效电压电平转换。

特性

  • 自动方向检测和双向电压电平转换
  • 宽电源电压范围
    • VCCA :0.72V至1.98V
    • VCCB :1.62V至3.63V
  • 无需电源排序
  • 每位最大数据速率 (DDR)
    • 开漏:6.8Mbit/s (3.4MHz)
    • 推挽式:40Mbit/s (20MHz)
  • 支持I3C、I2C、SMBus、SPI和UART接口
  • 较长的单触发脉冲可驱动更大的容性负载,减少振铃和过冲
  • A侧和OE输入接受高达1.98V的电压
  • B侧输入接受高达3.63V的电压
  • 静电放电 (ESD) 保护
    • HBM超过2000V,符合JESD22-A114E 2类标准
    • CDM超过500V,符合JESD22-C101E标准
  • 100mA I/O闭锁电流,JESD 78
  • WLCSP12 (SOT2063-4) 封装,尺寸为1.405mm x 1.055mm,脚距为0.35mm
  • 工作温度范围:-40 °C至+125 °C

应用

  • 移动设备
  • I3C、I2C和SMBus
  • SPI
  • 服务器

规范

  • 最大输入转换上升/下降率:10ns/V
  • 最大输入漏电流:1 μA
  • 最大断态输出电流范围:2μA至3μA
  • 典型输入电容:2pF
  • 典型I/O电容
    • 7pF(A端口)
    • 5.5pF(B端口)
  • 最长启用时间:3μs
  • 禁用时间范围:0.4μs至0.8μs
  • 最大通道间输出时滞:0.3ns
  • 数据速率范围:0.128Mbit/s至40Mbit/s
  • 热阻
    • 结温至环境:77.9°C/W
    • 结温至顶部表征:9.3°C/W

框图

框图 - NXP Semiconductors P3A1604UK双电源转换收发器

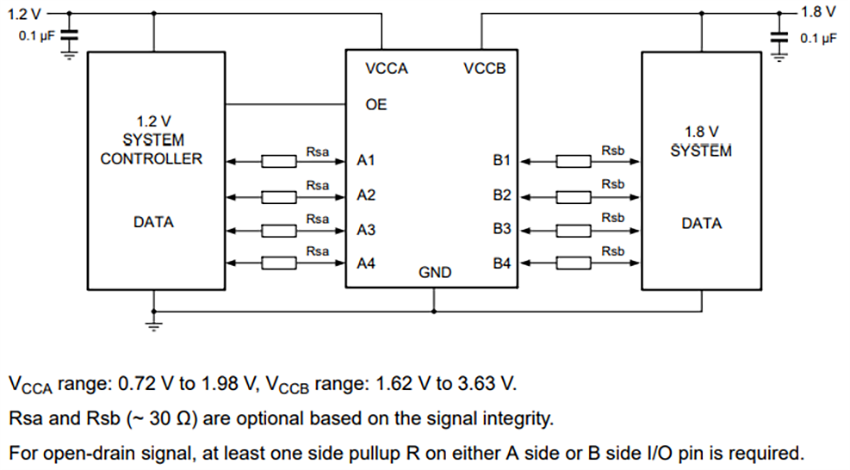

典型应用电路

应用电路图 - NXP Semiconductors P3A1604UK双电源转换收发器

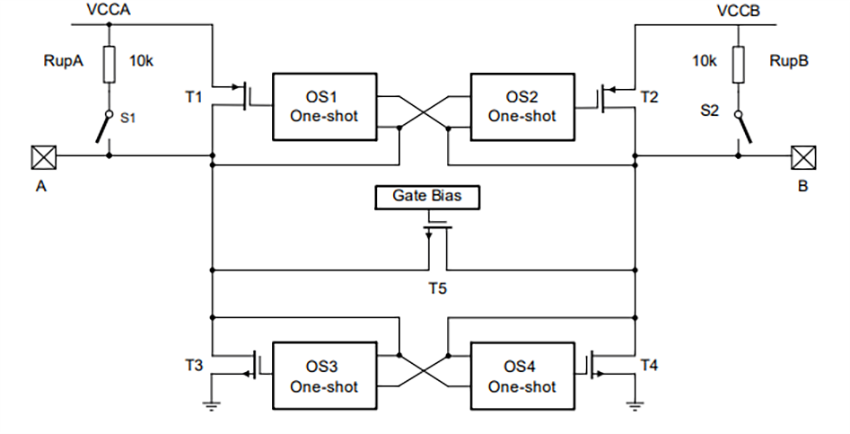

架构

原理图 - NXP Semiconductors P3A1604UK双电源转换收发器
发布日期: 2025-04-21 | 更新日期: 2025-04-24
