NXP Semiconductors P3A9606 2通道电压电平转换器
NXP Semiconductors P3A9606 2通道电压电平转换器是一款2位双电源转换收发器，具有自动方向检测功能。P3A9606设计用于为传统I2C总线/SMBus和12.5MHz I3C总线应用提供双向电压电平转换。使用两个器件时 ，还支持高速SPI应用。
P3A9606具有两个1位输入-输出端口（An和Bn）、一个输出使能输入 (OE) 和两个电源引脚（VCCA 和VCCB）。VCCA和VCCB都可以是0.72V和1.98V之间的任何电压，因此该器件适合用于低压节点（ (0.8V、 1.2V和1.8V）之间的转换。VCCA 必须≤VCCB ，以确保正常运行。
NXP Semiconductors P3A9606低电压转换器采用紧凑的1.35mm x 1.0mm X2SON8封装，具有-40°C至+125°C宽工作温度范围。
特性
- 宽电源电压范围
- VCCA：0.72V至1.98V
- VCCB：0.72V至1.98V
- VCCA ≤ VCCB
- 输入接受电压高达1.98V
- 可耐受1.98V过压
- 为I3C、I2C总线、SMBus和SPI器件提供电压电平转换
- IOFF电路提供局部掉电工作模式
- ESD保护
- HBM JESD22-A114E 2类超过2000V
- CDM JESD22-C101E超过1000V
- 闭锁性能超过100mA，符合JESD 78B II类标准
- 工作温度范围：-40°C至+125°C
- 1.35mm x 1.0mm x 0.32mm X2SON8封装；0.35mm脚距
应用
- I3C总线、I2C总线和SPI电平转换
- 服务器
- 笔记本电脑和平板电脑
- 智能手机
资源
视频
框图
I3C应用电路
I2C应用电路

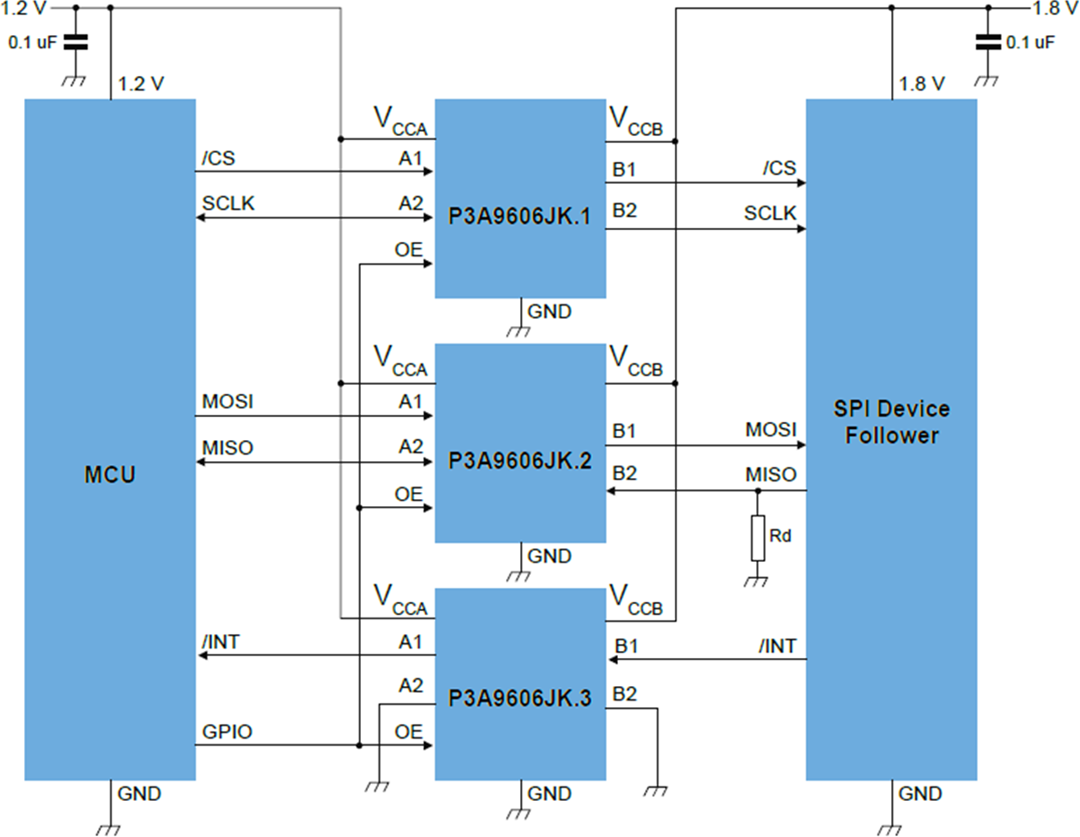

SPI应用电路
发布日期: 2021-08-09
| 更新日期: 2022-03-11
