NXP Semiconductors PCA9959 LED照明驱动器
NXP Semiconductors PCA9959 LED照明驱动器是一款菊花链SPI兼容4线、串行总线控制、24通道恒定预设电流LED驱动器。该驱动器优化用于对63mA个红色、绿色、蓝色和琥珀色（RGBA）LED进行调光和闪烁。每个LED输出均提供6位分辨率（64级）预设电流配置，绝对精度为 ±8%。PCA9959的工作电源电压范围为2.7V至5.5V，包括开路短路负载和过热检测电路。该驱动器采用四线读/写串行总线，数据时钟频率高达10MHz。应用包括RGBA Led驱动器、LED状态信息、红外编码通信、LCD背光和手机用键盘背光。NXP Semiconductors PCA9959 LED照明驱动器采用紧凑型5mmx5mmx 0.85mm HVQFN40封装，工作温度范围为-40°C至+85°C。
特性
- 24个LED驱动器，每个输出可编程：
- OFF 的部分掉电应用
- 导通电阻、
- 6位可编程LED亮度
- 可编程LED输出可延迟，以降低EMI和浪涌电流
- 所有通道的灰度控制
- 每个通道可分配到4个灰度控制组中的1个
- 64格，用于每个通道的灰度控制
- 可编程网格持续时间
- 灰度控制期间每个通道4个预设电流选项
- 开路/短路负载/过热检测模式，可检测单个LED错误
- 24个恒定预设电流输出通道，最高可吸收63mA电流，关闭时可耐受高达5.5V电压
- 通过外部电阻器调节输出预设电流（REXT 输入）
- 输出预设电流精度
- ±8%绝对精度，60 mA输出电流
- ±6.5%绝对精度，30 mA输出电流
- 通道间变化：±5%（最大值）
- 器件间变化：±7%（最大值）
- 低待机预设电流
- 低电平有效输出使能（OE）输入引脚
- 工作电源电压范围（VDD）：2.7V至5.5V
- 非LED引脚上具有5.5V容限输入
- 工作温度范围：-40 °C至+85 °C
- 4线串行总线接口，具有10MHz数据时钟速率
- 内部上电复位
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD保护超过2 kV HBM，符合JESD22-A114标准
- 5 mm x 5 mm x 0.85 mm HVQFN40封装
应用
- RGB或RGBA LED驱动器
- LED状态信息
- 移动电话或手持设备的键盘背光
- 呼吸灯控制的渐亮和渐暗
- LED显示屏
- LCD背光
- 利用预编程序列/亮度进行红外编码通信
视频
框图

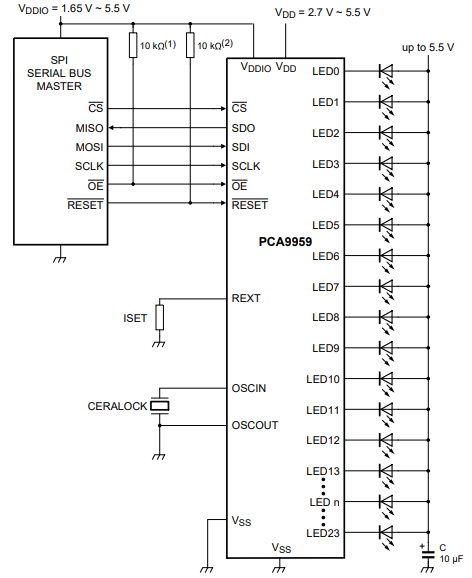

应用示意图
开发工具
NXP Semiconductors OMPCA9959LEDEV评估板
设计用于评估PCA9959 LED照明驱动器。
