NXP Semiconductors PCAL9714超低电压14位扩展器
NXP Semiconductors PCAL9714超低电压14位扩展器通过串行外设接口 (SPI) 为微控制器系列产品提供远程I/O扩展。这些扩展器包括的接口可直接连接工作电压低至1.1V的微控制器。PCAL9714 14位扩展器具有集成敏捷I/O，可通过推挽或开漏输出实现灵活、可配置的设计。这些集成敏捷I/O具有中断状态寄存器、四种不同的输出驱动强度、用于上拉和下拉电阻器的使能和电阻器选择器以及中断屏蔽选项。典型应用包括汽车、通信基础设施、工业、智慧城市和智能家居。
特性
- 14位GPIO（带SPI接口）
- 高度可配置的敏捷I/O：
- 推挽或开漏输出
- 中断状态寄存器
- 四种不同的输出驱动强度
- 用于上拉和下拉电阻器的使能和电阻器选择器
- 中断屏蔽选项
- 鲁棒：
- 施密特触发器动作可实现缓慢输入转换和更好的开关噪声抑制
- 可耐受5.5V电压的I/O端口和SPI总线引脚
- SPI输入端噪声滤波器
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD保护超出JESD 22标准：
- 2000V人体模型 (HBM) (A114-A)
- 1000V充电器件模型 (CDM) (C101)
- HVQFN24封装
规范
- 5 MHz SPI总线
- 允许SPI上1.1V至5.5V与端口P上1.8V、2.5V、3.3V和5.5V之间的双向电压电平转换和GPIO扩展
- SPI总线侧工作电源电压范围：1.1V至5.5V
- 锁存输出具有25mA的最大驱动能力，用于直接驱动LED
- 低待机电流消耗：2μA（3.3V VDD时的典型值）
应用
- 工业
- 通信
- 计算机与消费电子

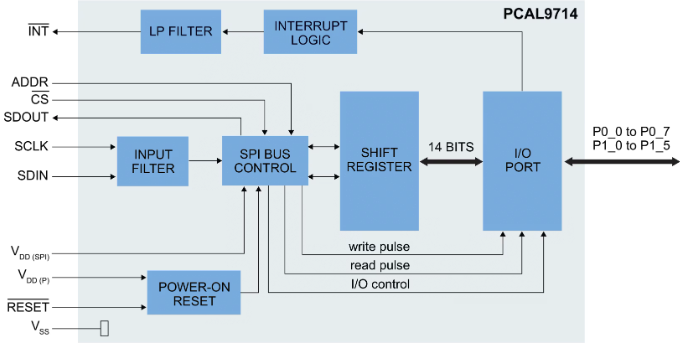

框图
