NXP Semiconductors PCAL9722超低电压22位I/O扩展器
NXP Semiconductors PCAL9722超低电压22位I/O扩展器通过SPI接口为微控制器系列提供远程I/O扩展。这些扩展器具有内置电平转换功能，使器件在需要不兼容I/O电压之间通信的混合电源系统中具有高度灵活性。PCAL9722超低电压22位I/O支持直接连接工作电压低至1.1V的微控制器。典型应用包括物联网、工业控制器、LED驱动设备、楼宇自动化、电信设备、路由器、服务器、个人电子产品、游戏机和计算机。
特性
- 22位GPIO（带SPI接口）
- 高度可配置的敏捷I/O：
- 推挽或开漏输出
- 中断状态寄存器
- 四种不同的输出驱动强度
- 用于上拉和下拉电阻器的使能和电阻器选择器
- 中断屏蔽选项
- ESD保护超出JESD 22标准：
- 2000V人体模型 (HBM) (A114-A)
- 1000V充电器件模型 (CDM) (C101)
- 鲁棒：
- 施密特触发器动作可实现缓慢输入转换和更好的开关噪声抑制
- 可耐受5.5V电压的I/O端口和SPI总线引脚
- SPI输入端噪声滤波器
- 闭锁性能超过100mA，符合JESD 78 II类标准
规范
- 5MHz SPI总线
- 允许SPI上1.1V至5.5V与端口P上1.8V、2.5V、3.3V和5.5V之间的双向电压电平转换和GPIO扩展
- SPI总线侧工作电源电压范围：1.1V至5.5V
- 锁存输出具有25mA最大驱动能力，用于直接驱动LED
- 低待机电流消耗：2μA（3.3V VDD 时的典型值）
应用
- 工业
- 通信
- 计算机与消费电子

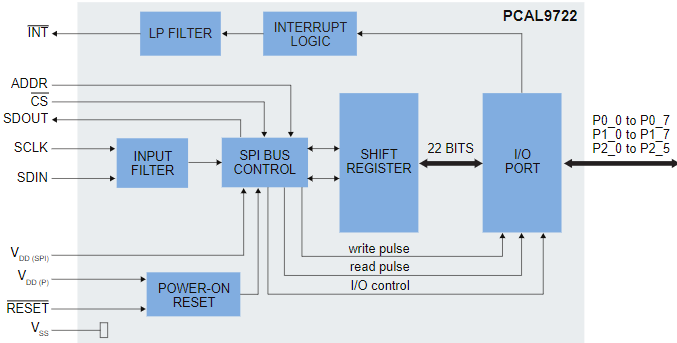

框图
视频
相关开发工具
NXP Semiconductors PCAL9722HN-ARD I/O扩展器评估板
设计用于评估PCAL9722超低电压转换22位SPI I/O扩展器。
发布日期: 2023-11-21
| 更新日期: 2024-08-29
