NXP Semiconductors PF09 9通道电源管理IC
NXP Semiconductors PF09 9通道电源管理集成电路（PMIC）针对基于高性能i.MX9x的应用进行了优化。NXP PF09 PMIC集成多个高效率开关模式稳压器和线性稳压器，支持从预稳压的系统电源轨（3.3V至5.0V）为基础系统供电。该系列器件在待机（STBY）和低功耗关闭模式下具有低静态电流。PF09 PMIC内置多次可编程配置，可存储关键启动配置，从而显著减少通常用于设置输出电压和外部稳压器顺序的外部元件数量。启动后，可通过高速I2C通信调整稳压器参数，为不同系统状态提供灵活性。
NXP PF09 PMIC按照ISO 26262标准开发，内置故障安全输出和集成自检机制等安全功能，属于面向安全的系统分区架构。这些安全功能可实现高达ASIL D级的高完整性安全水平，符合工业安全规范IEC 61508标准，目标安全完整性等级高达SIL 2。
特性
- 多达五个降压式稳压器，带内部功率级和可编程电流限制
- 三个低压差线性稳压器，支持负载开关操作
- 一个3.5A峰值电流模式稳压器，具备宽输出范围
- 四个2.5A谷值电流模式稳压器（0.3V至3.3V）
- 四个低功耗LDO稳压器
- 超低功耗（10mA）常开型LDO电源
- 一个400mA LDO，支持负载开关操作
- 两个200mA LDO，支持负载开关操作
- 两个外部电压监控输入
- 可编程I/O接口引脚
- 高级频率管理，支持扩频
- 多通道模拟多路复用器，用于系统电压监控
- 高速I2C接口，运行速率高达3.4MHz
- 高级热监控与热关断保护
- 高级时钟管理（手动调谐、扩频、时钟同步）
- 2.7 V 到 5.5 V 的输入电压范围
- 通过模拟多路复用器监控芯片电压
- 多次可编程配置（MTP）
- 可通过OTP保险丝完全配置
- 工作温度高达Tj = +150°C（最高支持1级）
- 功能安全架构旨在满足ASIL D级汽车应用标准
- 功能安全架构旨在满足SIL 2级工业应用标准
- 符合车规级ISO 26262和工业级IEC 61508标准
- 8mm x 8mm 56引脚QFN封装，带裸露焊盘
- 通过AEC-Q100 Rev J 1级认证
应用
- 工业
- 楼宇安全探测器
- 楼宇安防与监控
- 断路器
- 域控制器计算卸载引擎
- 车队管理
- 家居控制面板
- 家用能源显示屏
- 工业HMI
- 库存和供应链管理
- 电机驱动器
- 公共广播系统
- 智能照明
- 智能电源插座
- 交通票务
- 生命体征监视器
- 汽车
- 音频与语音识别
- 汽车信息娱乐
- 连接域控制器
- 驾驶员监控系统（DMS）
- 乘客监控系统
- 消费电子产品
- 空调 (AC)
- 音频/视频 (AV) 接收器
- 大型家用电器
- 机器人电器
- 中小型家电
- 条形音箱
- 环绕声和条形音箱
- 无线或联网扬声器

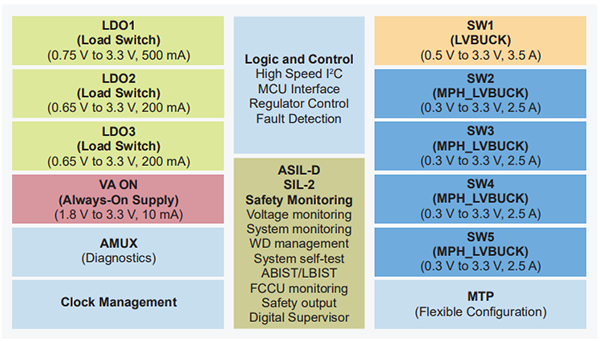

功能框图
内部方框图

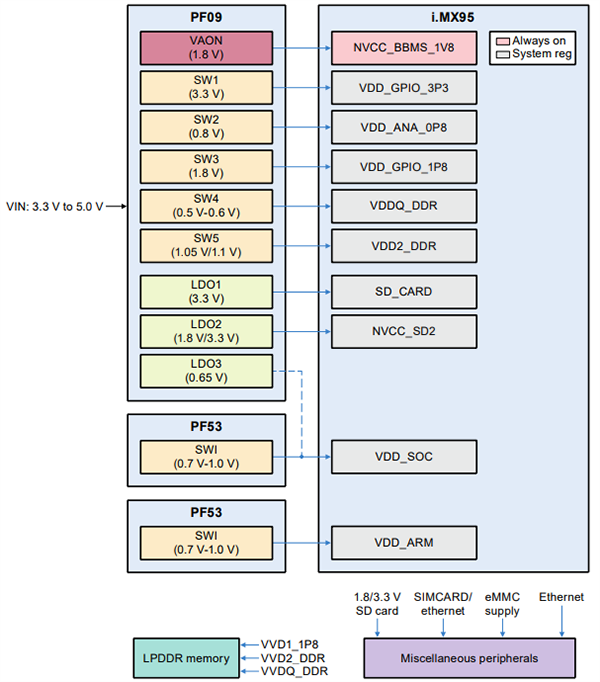

i.MX95 应用简图
i.MX93 应用简图
开发工具
NXP Semiconductors KITPF09FRDMEVB 评估板
采用PF09 9通道电源管理集成电路（PMIC），搭载先进的系统安全监控功能。
NXP Semiconductors KITPF09FRDMPGM编程板
开发插座板，采用PF09 9通道电源管理IC (PMIC)。
