NXP Semiconductors PN7150射频识别应答器
NXP Semiconductor PN7150射频识别 (RFID) 应答器是一套全近场通信 (NFC) 控制器解决方案，具有集成固件和NFC控制器接口 (NCI)，设计用于13.56MHz频率下的非接触式通信。PN7150是将NFC技术快速集成到任何应用（特别是在Linux和Android等环境中运行的应用）中的理想解决方案，可减少物料清单 (BOM)，降低成本。
PN7150 RFID应答器通过嵌入式NFC固件简化设计，其提供所有NFC协议作为预集成功能，例如：
- 采用小尺寸天线，完全符合NFC Forum要求
- 通过I2C总线物理和NCI协议直接连接主机或微控制器
- 轮询循环模式下电流消耗超低
- 高效集成电源管理单元 (PMU)，可直接通过电池供电
PN7150嵌入射频非接触式前端，支持各种传输模式，符合NFCIP-1和NFCIP-2、ISO/IEC 14443、ISO/IEC 15693、MIFARE Clsssic IC卡以及FeliCa卡规范。它集成了带集成固件的Arm Cortex-M0微控制器内核，支持NCI 1.0主机通信。PN7150还通过在3.0V至4.75V范围内提供发射器输出级来实现高输出功率。
非接触式前端设计可提供高灵敏度，并能够在有源负载调制通信中工作，从而支持小型天线外形尺寸。
为了实现非接触式卡功能，PN7150可在主机提前配置的情况下自主工作。PN7150集成固件可轻松实现集成和验证周期， 因为所有NFC实时限制、协议和设备发现（轮询循环）均在内部处理。通过几个NCI命令，主机软件可以配置PN7150以通知卡或对等检测并开始与其通信。
NXP Semiconductors PN7150 RFI应答器采用紧凑型6.0mm x 6.0mm x 0.85mm HVQFN40封装，工作温度范围为-30°C至+85°C。
版本
PN7150的PN7150B0HN/C11006版本具有固件更新 (10.01.AE) 功能，其中包括防撕裂机制和其他增强功能，例如改进的ISO15693标签处理。PN7150B0HN/C11006型号建议用于新设计。
特性
- 包括NXP ISO/IEC14443-A和Innovatron ISO/IEC14443-B知识产权许可权
- Arm Cortex-M0微控制器内核
- 高度集成的解调器和解码器
- 缓冲输出驱动器，将天线与最少的外部元件相连
- 集成射频电平检测器
- 集成轮询循环系统，以自动搜寻设备
- 支持射频协议
- NFCIP-1、NFCIP-2协议
- 通过主机接口实现ISO/IEC 14443A、ISO/IEC 14443B PICC、NFC Forum T4T模式
- NFC Forum T3T（通过主机接口）
- ISO/IEC 14443A、ISO/IEC 14443B PCD，根据NFC论坛数字协议T4T平台和ISO-DEP进行设计
- FeliCa PCD模式
- MIFARE Classic PCD加密机制（MIFARE Classic 1K/4K）
- NFC Forum tag 1至5（MIFARE Ultralight、Jewel、Open FeliCa tag、MIFARE DESFire）
- ISO/IEC 15693/ICODE VCD模式
- 支持的主机接口
- 符合NFC论坛标准的NCI协议接口
- I2C总线高速模式
- 集成电源管理单元
- 直接连接电池（电源电压范围：2.3V至5.5V）
- 支持不同的硬掉电/待机状态（通过固件激活）
- 主机关闭时进入自主模式
- 通过射频场、内部定时器和I2C总线接口自动唤醒
- 集成非易失性存储器，用于存储数据和实现定制化的可执行代码
- 工作温度范围：-30°C至+85°C
- 6.0mm x 6.0mm x 0.85mm HVQFN40封装
应用
- 需要NFC功能的器件，尤其是在Android或Linux环境下运行的器件
- 电视、机顶盒、蓝光解码器、音频设备
- 家庭自动化、网关、无线路由器
- 家用电器
- 可穿戴设备、遥控、保健、健身
- 打印机、IP电话、游戏机、配件

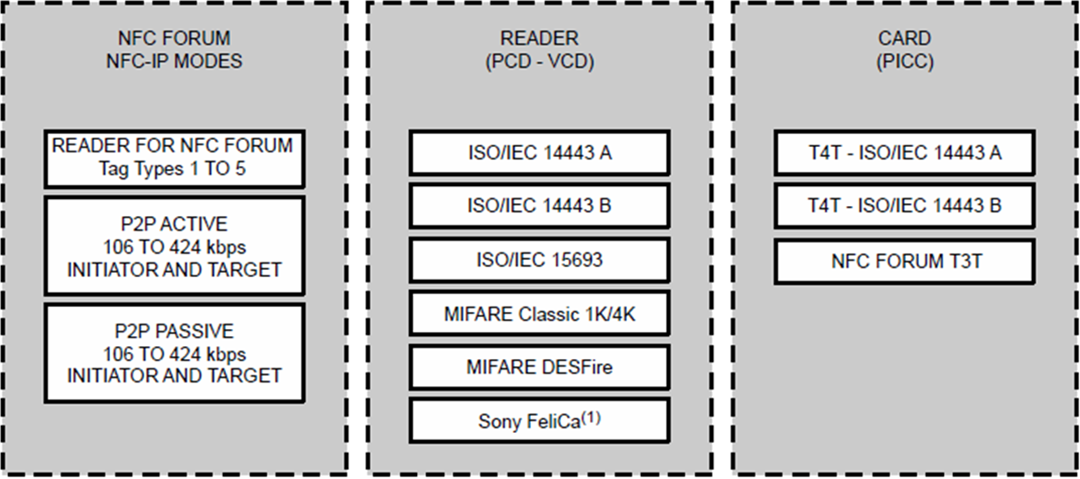

支持的传输模式
