NXP Semiconductors RAPIDRF-26E39 RapidRF前端设计

NXP Semiconductors RAPIDRF-26E39 RapidRF前端设计为5G基础设施提供参考设计，基于AFSC5G26E39 Airfast®功率放大器模块。AFSC5G26E39是完全集成的Doherty功率放大器模块，频率范围为2496MHz至2690MHz。该器件优化用于大规模MIMO系统、户外小型蜂窝和低功耗远程无线电头等应用。

NXP Semiconductors RapidRF前端设计在紧凑尺寸中集成了射频功率放大器、Rx LNA、T/R开关、循环器和偏置控制器。它们包含一个用于DPD反馈的耦合器，使用时具有数字预失真。

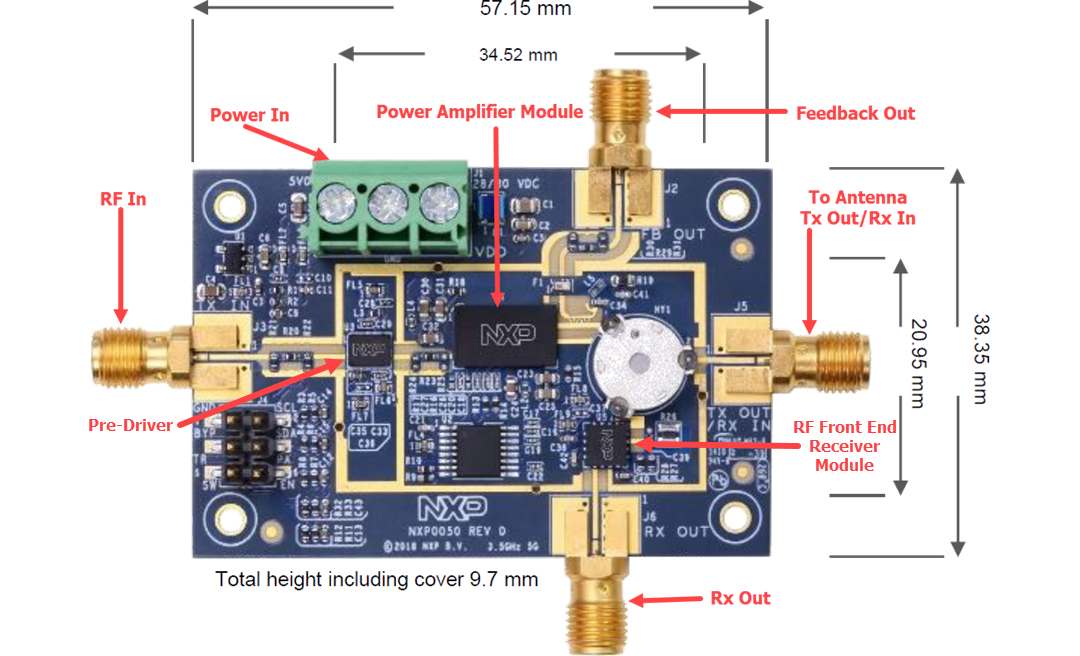

RapidRF参考板非常适合用于天线需要2.5W至5.0W（34dBm至37dBm）平均发射功率的5G无线电单元。针对不同频段的版本采用通用PCB布局，简化了设计和制造，加快了产品上市。

特性

设计用于64T、5W RU（每个天线的典型功率为320W）
28V LDMOS射频前端设计
频率范围：2496MHz至2690MHz
目标频段B42
峰值：47.1dB (50W)
39.0dBm (8W) （8.0dB OBO，27V时）
增益：56dB
通过循环器实现37%系列效率
50Ω输入/输出

瞬时带宽 (IBW)：200MHz
自动偏置，带温度补偿
时分双工 (TDD) 运行
数字预失真 (DPD) 路径
57.15mm x 38.35mm电路板尺寸
关键元器件
- AFSC5G26E39 Airfast功率放大器模块
- AFRX5G272 Airfast Rx模块
- AFLP5G35645 Airfast预驱动器模块
