NXP Semiconductors RDDRONE-T1ADAPT以太网媒体转换器
NXP Semiconductors RDDRONE-T1ADAPT以太网媒体转换器设计用于无人机、探测器、移动机器人和汽车应用。RDDRONE-T1ADAPT以太网媒体转换器从汽车2线以太网 (100BASE-T1) 转换为快速以太网 (100BASE-TX)。该器件符合汽车IEEE 100BASE-T1标准，具有100Mbit/s发射和接收能力，至少15m非屏蔽双绞线 (UTP) 电缆。
NXP RDDRONE-T1ADAPT以太网媒体转换器是一款即插即用工具，基于TJA1101B 100BASE-T1 PHY和LPC812微控制器Arm® M0+ MCU系列。RDDRONE-T1ADAPT非常适合用于评估和调试汽车、工业和物联网等各种应用中的100Base-T1 以太网网络。此外，该器件用于开发分布式架构，其中机器人节点通过强大可靠的100B-T1 以太网接口进行连接。
套件内容
- 经过组装和测试的媒体转换器
- 1根2线T1以太网电缆，带JST-GH连接器
- 1根3引脚（2线）电源线，带JST-GH连接器
- 快速入门指南
应用
- 100BASTE-T1评估
- 使用100BASE-T1进行DUT闪烁
- 网络诊断
- 工业设备
- 移动机器人和其他小型车辆
- 移动机器人生态系统
相关产品
NXP Semiconductors TJA110x汽车以太网PHY
与100BASE-T1兼容的双端口PHY，优化用于各类汽车应用。
NXP Semiconductors LPC800 Cortex-M0+ 32位MCU/LPCXpresso板
32位Cortex-M0+ MCU工作时的CPU频率高达30 MHz。

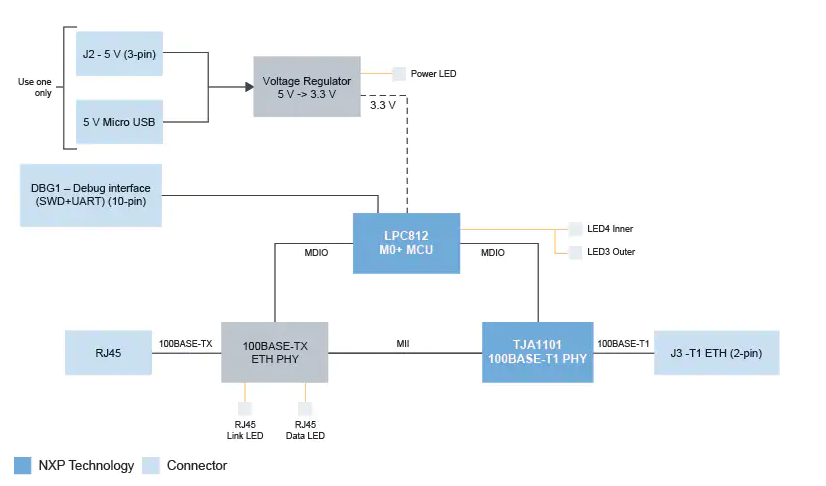

框图
前后概览
发布日期: 2021-07-09
| 更新日期: 2022-03-11
