NXP Semiconductors S32K344电机控制开发套件

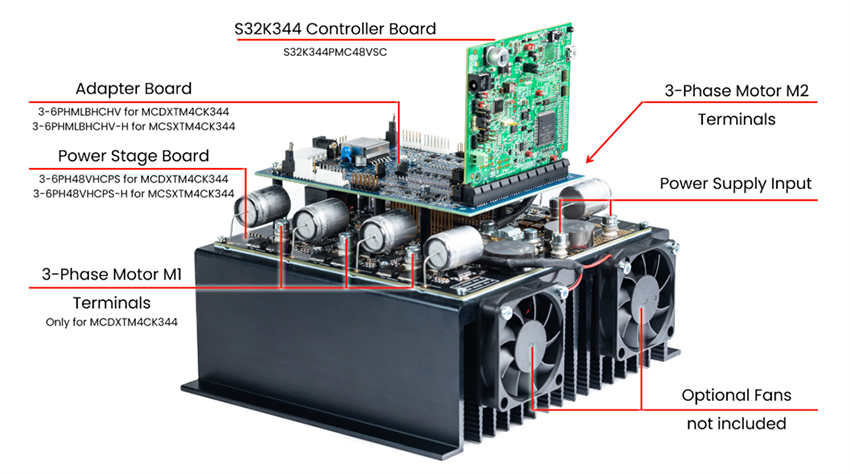

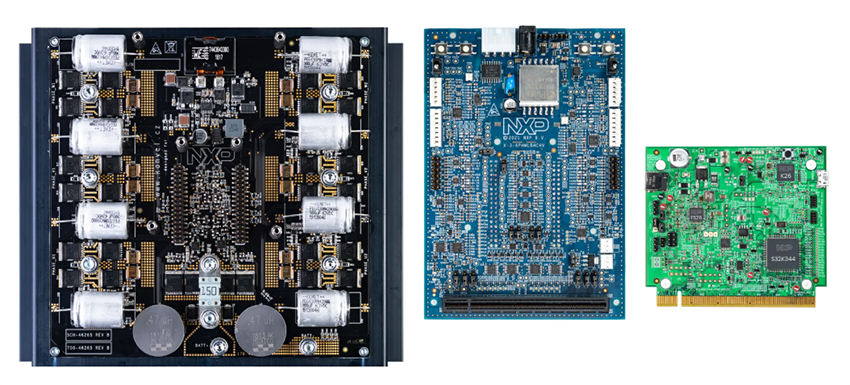

NXP Semiconductors S32K344电机控制开发套件（MCSXTM4CK344和MCDXTM4CK344）是用于快速原型设计和评估高功率48V应用的电机控制开发套件。基于32位Arm^®Cortex^®-M7 S32K3 微控制器，MCSXTM4CK344套件可控制一台3相永磁同步电机 (PMSM) 或无刷直流 (BLDC) 电机，而MCDXTM4CK344开发套件可控制两台3相电机或一台6相PMSM/BLDC电机。

这些NXP 48V开发套件可直接供汽车制造商、供应商和软件生态系统合作伙伴使用，以加快48V应用（如入门发电机、 eTurbo、电动压缩机或用于电动自行车、电动滑板车和人力车的小型牵引驱动器）的开发，从而缩短产品上市时间。

特性

硬件
- 控制3-/6相AC电机类型
- PMSM/BLDC/ACIM/ (可选DC)
- 功率等级为3.8kVA至5.7kVA，峰值电流可达~170A
- 位置/速度传感器选项
  - 解析器
  - 编码器
  - 霍尔传感器
  - 无传感器技术
- 隔离式48/12V层 - 隔离式CAN PHY和反激转换器
- 电压/电流传感器
  - 电池电压
  - 直流总线电压
  - 相电压和电流
  - BEMF电压
  - 过电流/电压/温度保护
- 温度测量
接口
- 车载隔离和非隔离CAN
- 车载LIN
- 车载以太网（插座连接器）
- 车载S32K3调试接口（包括串行通信）
- JTAG调试接口

软件

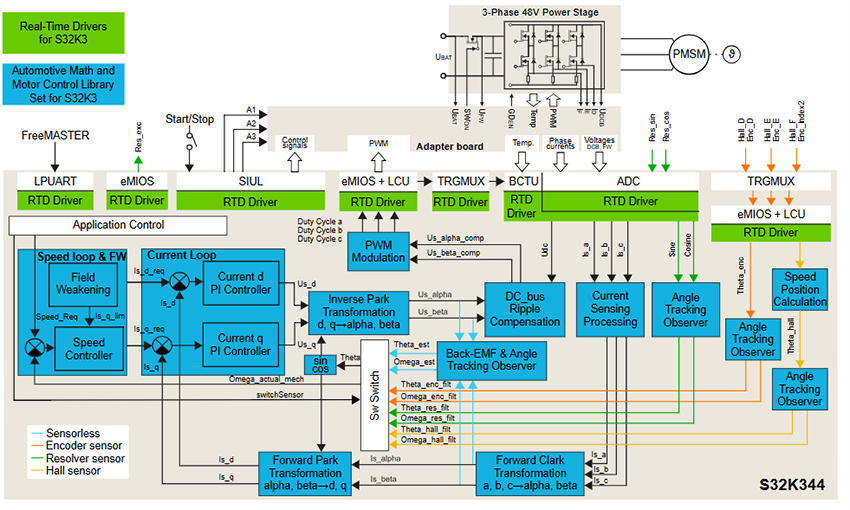

- 针对正弦电机类型 (PMSM) 的场定向控制 (FOC) 和场削弱 - 可作为ANSI C示例提供，用于非Autosar应用程序
- 汽车数学和电机控制库 (AMMCLib) - 控制算法基于预编译软件库的模块而构建
- 用于S32平台的S32 Design Studio IDE和S32K3 实时驱动器 (RTD) - 在S32DS中创建的示例软件，基于S32K3 RTD构建
- FreeMASTER和电机控制应用调优 (MCAT) 工具 - 在控制结构的不同级别上进行应用调优和变量跟踪
支持：
- 基于ANSI-C的示例软件，由S32设计工作室针对S32平台创建，基于S32K3 RTD驱动器构建
- FreeMASTER 显像/配置支持
- MCAT工具 - 软件包的一部分
- 由S32CT配置工具 (CT) 生成的MCU外设初始化
