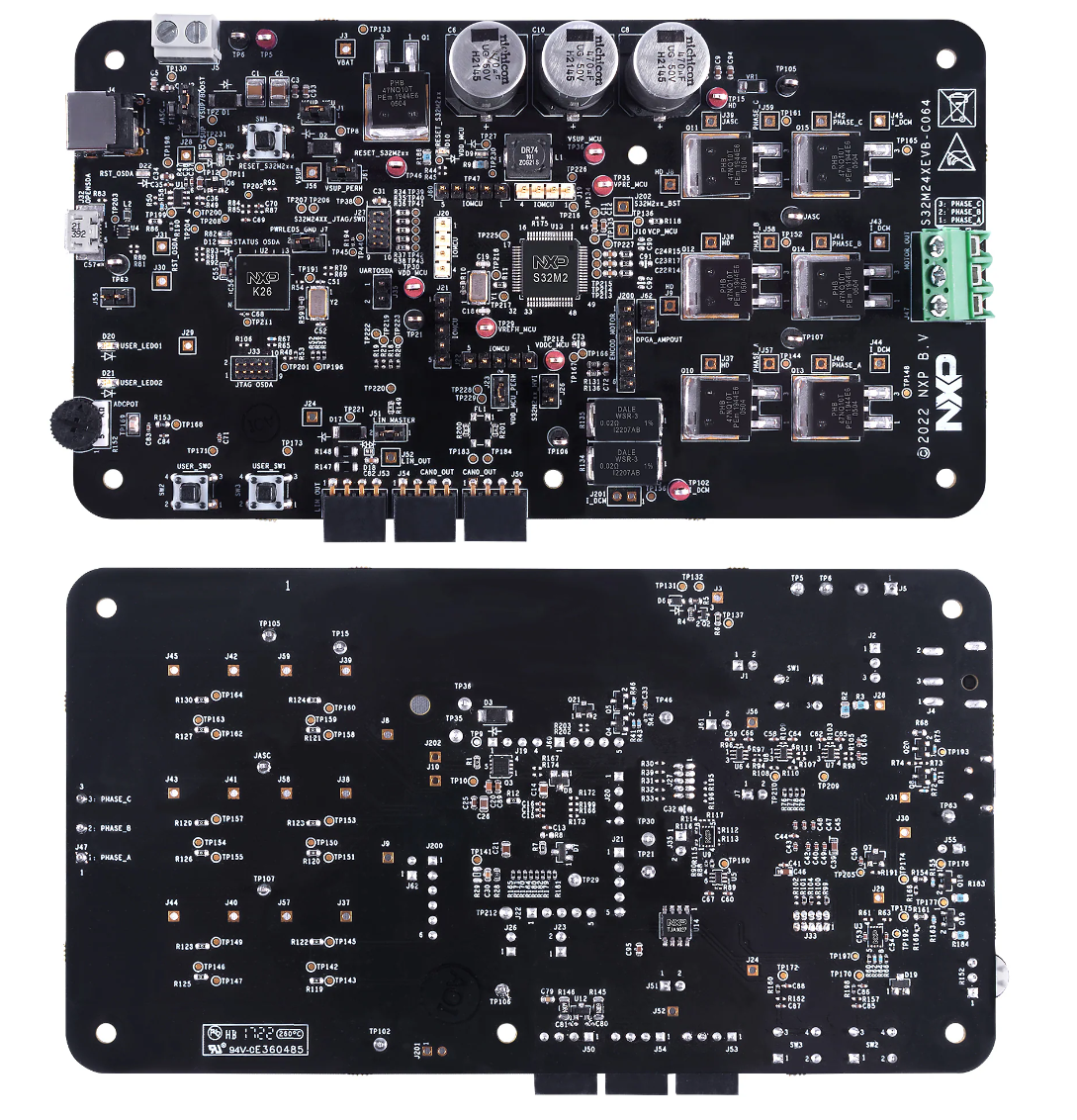

NXP Semiconductors S32M2 PMSM/BLDC电机控制评估板

NXP Semiconductors S32M2 PMSM/BLDC电机控制评估板设计用于三相无刷直流（BLDC）和永磁同步电机（PMSM）控制应用，如电动泵、冷却系统和执行器。

S32M24x集成解决方案采用系统级封装（SiP）格式，设有32位Arm® Cortex®-M4 S32K1微控制器和模拟裸片，设有稳压器、栅极驱动器、电流检测和LIN/CAN物理层。S32M27x是基于内部32位Arm Cortex-M7 S32K3微控制器和模拟裸片的集成解决方案，具有稳压器、栅极驱动器、电流检测和LIN/CAN物理层。该板支持对BLDC和PMSM控制应用进行快速原型设计和评估，无需等待最终硬件设计。

NXP S32M2 PMSM/BLDC电机控制评估板可实施MCSPTE1AK344应用软件，其中包括汽车数学和电机控制库（数学数学库）设置以及实时驱动器（RTD）软件包。该应用软件为三相BLDC和PMSM电机控制提供完整的参考实施。

特性

硬件
- S32M24xEVB-C064/S32M27xEVB-C064设计用于三相PMSM或BLDC电机，具有内部CAN PHY和外部LIN PHY
- S32M24xEVB-L064/S32M27xEVB-L064设计用于三相PMSM或BLDC电机，具有内部LIN PHY和外部CAN PHY
- 位置/速度传感器选项：编码器、霍尔或无传感器技术
- 电压/电流传感器：直流总线电压和电流、相位电压、BEMF电压、过流/电压/温度保护
软件
- 磁场定向控制（|FOC），带磁场衰减，用于正弦波电机类型（PMSM）
- 针对梯形电机类型（BLDC）的6步换向
- 提供ANSI C示例和基于模型的设计，用于非Autosar应用
- 汽车数学和电机控制库 (AMMCLib) - 基于预编译软件库模块的控制算法
- 用于S32平台IDE和S32M27x实时驱动器 (RTD) 的S32 Design Studio - 在基于S32M27x RTD构建的S32DS中创建的示例软件
- FreeMASTER 和电机控制应用调谐 (MCAT) 工具－控制结构不同级别的应用调谐和可变跟踪

S32M24xEVB-C064/S32M27xEVB-C064接口
- 集成在S32M2中的CAN（FD）物理层
- TJA1027: LIN 2.2A/SAE J2602收发器

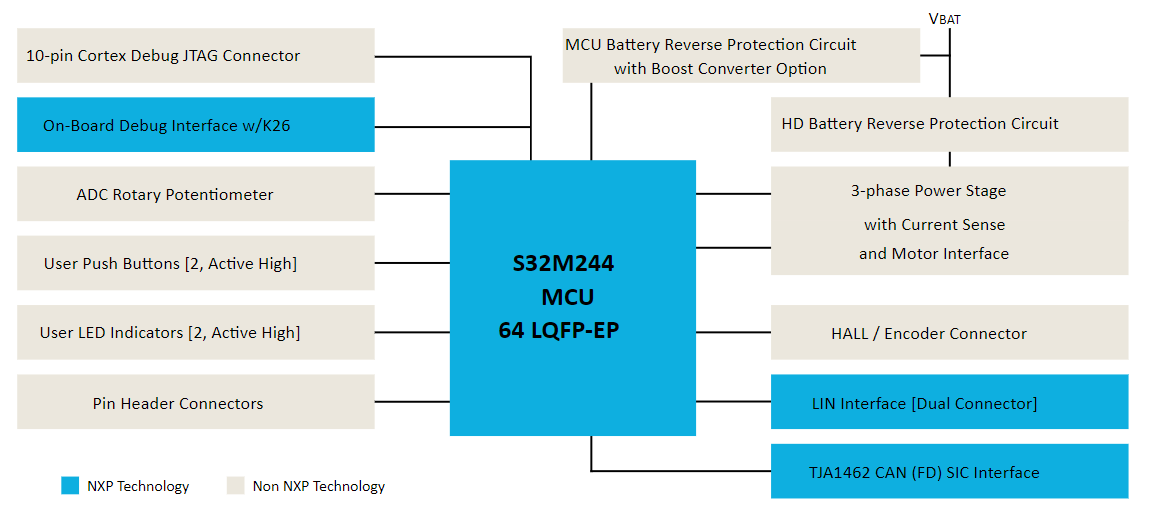

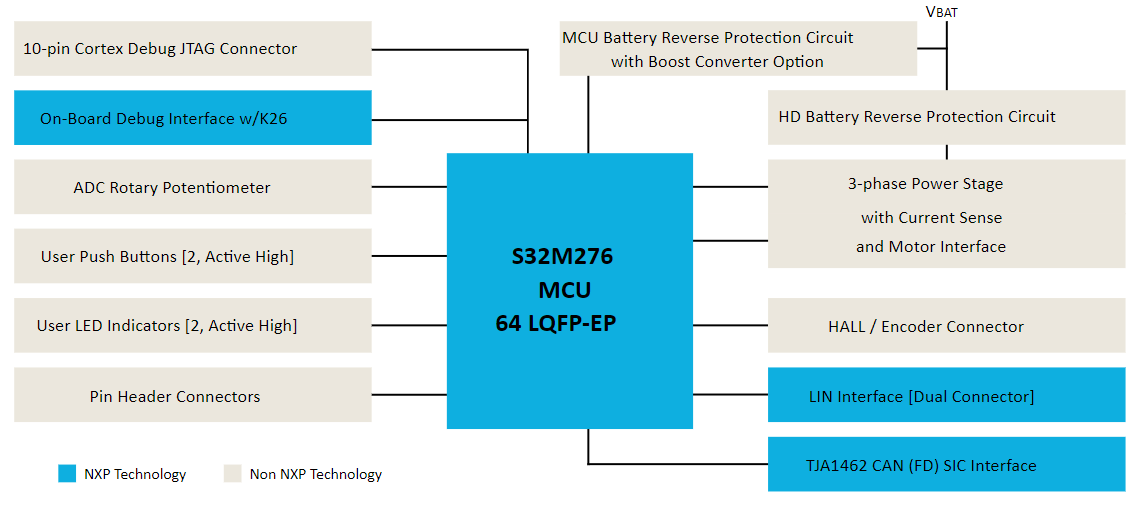

S32M24xEVB-L064/S32M27xEVB-L064接口
- 集成在S32M2中的LIN物理层
- TJA1462:具有待机模式的CAN信号改进功能收发器
调试接口
- 板载微电子调试器（micro-USB连接器），带用于串行通信的虚拟COM端口
- 10引脚JTAG/SWD连接器
支持：
- 基于ANSI-C的示例软件，在S32设计工作室中创建，用于基于S32M24x/S32M27x RTD驱动器的S32平台
- 基于模型的设计工具箱（MBT）示例软件，基于S32M27x RTD驱动器
- 自由大师可视化/配置支持
- MCAT工具－软件包的一部分
- 由S32DS配置工具（S32CT）生成的MCU外设初始化
