NXP Semiconductors OM14500/TJA110x评估板

查看详情
NXP Semiconductors详情

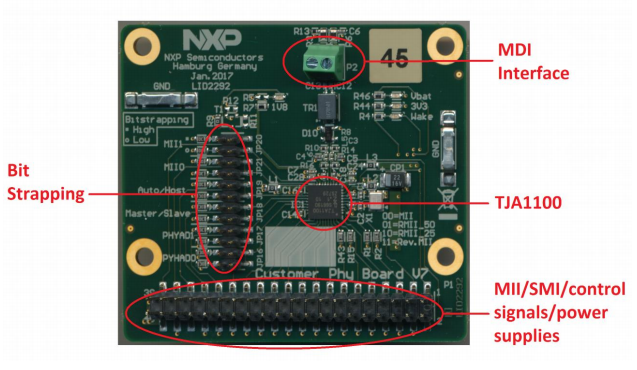

NXP Semiconductors OM14500/TJA110x评估板设计用于评估TJA110x汽车以太网用PHY。该评估板设有用于主机控制器板的40引脚标准接头（包括MII/SMI/控制信号/电源），以及用于总线接口的螺钉端子连接器。TJA110x评估板还包括用于电源和操作的所有必要元件。

TJA1101可配置为主器件或从器件，并可在托管或自主模式下运行。在自主模式下，PHY自动进入正常模式并在开机时激活链路，而无需与主机控制器进一步交互。TJA1101采用3.3V单电源。该PHY还提供可关闭内部1.8V LDO的选项，并采用高效率1.8V外部电源供电。OM14500/TJA1101JP评估板可提供3.3V单电源（内部1.8V使能），以简化评估。
