NXP Semiconductors UJA116xA Mini HS-CAN收发器
NXP Semiconductors UJA116xA Mini HS-CAN收发器是一套高度集成的解决方案，设有HS-CAN接口，采用小型无引线HVSON14封装。UJA116xA型号提供多种选项，包括看门狗、可选的外部5V传感器电源和部分网络支持。
NXP UJA116xA Mini HS-CAN收发器包含符合ISO11898-2:2016和SAE J2284-1至J2284-5标准的HS-CAN收发器。此外，该器件还具有高达5Mb/s的CAN FD有源通信以及集成5V低压差稳压器电源 (V1)，用于微控制器和其他高达100mA负载。UJA116xA SBC可在具有总线和本地唤醒功能的极低电流待机和睡眠模式下运行。
特性
- 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准的HS-CAN，包括高达5Mb/s的CAN FD有源通信
- 可选部分网络和CAN FD无源支持
- 自主总线偏置，符合ISO 11898-6标准
- 完全集成的5V低压差稳压器，具有100mA输出电流能力
- 可选的5V保护传感器电源型号，用于非板载使用
- 待机和睡眠模式，电源电流极低
- 具有窗口、超时和自主模式的看门狗以及与微控制器无关的时钟源
- 远程和本地唤醒功能
- 通过串行外设接口（SPI总线）进行模式控制
- 通过非易失性存储器轻松、安全的客户可编程配置选定功能
- 支持微控制器RAM保持低至2V电池电压
- 无引线HVSON14封装 (3mm×4.5mm)，改进的自动光学检测 (AOI) 功能和低热阻
- 硬件和软件与UJA116x产品系列兼容
- 符合AEC-Q100 G版标准
应用
- 天窗控制模块
- 座椅预紧器
- 换档控制
- 胎压监测
- 车窗和车门控制
- 转向控制模块
- 暖通空调温度控制
相关电路板
NXP Semiconductors UJA116xA评估板
设计用于评估各种微控制器IO接口环境中的UJA116xA特性。

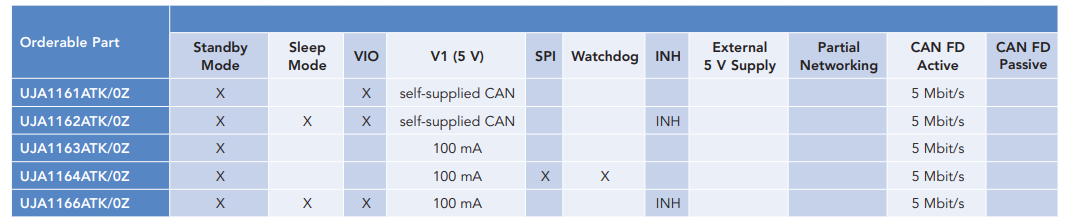

型号表

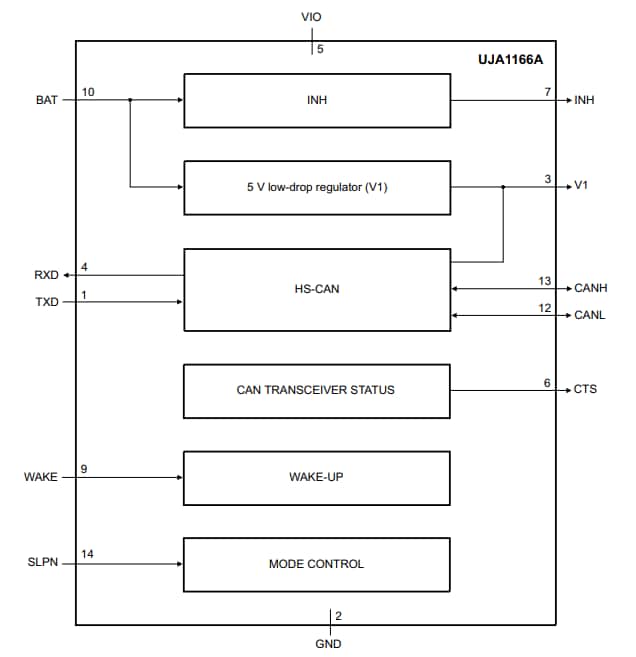

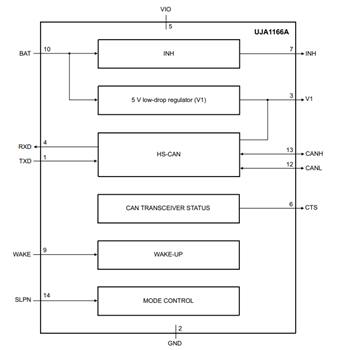

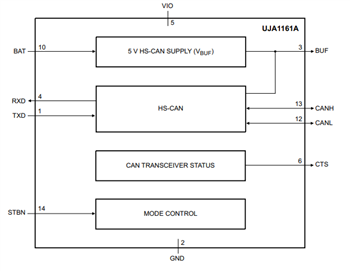

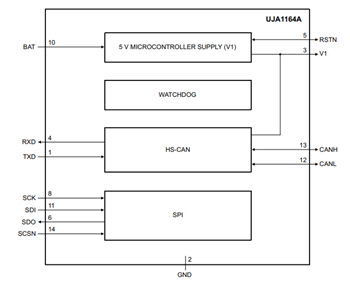

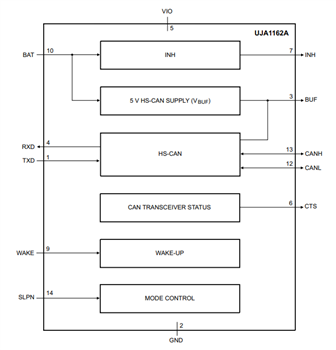

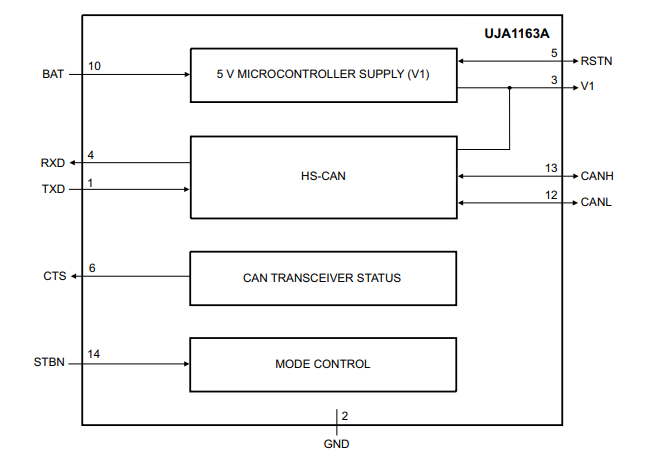

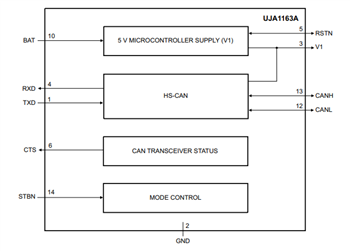

框图
View Results ( 11 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| UJA1164ATK/0Z |  |
CAN 接口集成电路 Mini high-speed CAN system basis chip with Standby mode & watchdog |
| UJA1162ATK/0Z | |
CAN 接口集成电路 Self-supplied high-speed CAN transceiver with Sleep mode |
| UJA1167ATK/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog |
| UJA1163ATK/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip with Standby mode |
| UJA1168ATK/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip for partial networking |
| UJA1161ATK/0Z | |
CAN 接口集成电路 Self-supplied high-speed CAN transceiver with Standby mode |
| UJA1166ATK/0Z | |
CAN 接口集成电路 Self-supplied high-speed CAN transceiver with Sleep mode |
| UJA1167ATK/X/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip with Standby/Sleep modes & watchdog |
| UJA1168ATK/F/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip for partial networking |
| UJA1168ATK/X/0Z | |
CAN 接口集成电路 Mini high-speed CAN system basis chip for partial networking |
发布日期: 2021-06-21
| 更新日期: 2022-03-11
