NXP Semiconductors 通用传感模块
NXP Semiconductor通用传感模块是一种软件可配置模拟输入解决方案，适用于高精度传感和边缘智能的。它支持多功能传感器输入（电压、电流、温度、电阻、压力和重量），并确保通过CAN FD、10/100Mbps以太网和USB实现可靠的有线连接。
该模块具有先进的NAFE13388模拟前端和MCX N947 MCU，可为工业自动化、实验室仪器、家居和楼宇自动化以及其他工业应用提供高精度、高精度数据、实时诊断、异常检测和预测性维护。
NXP Semiconductor NAFE13388-UIM板支持快速评估NXP模拟前端。该板通过Arduino兼容连接器与FRDM-MCXN947板连接。该解决方案经过全面测试、模块化和可扩展，通过现成的库和评估工具加快系统设计。
特性
- 经过完全测试的模块化可扩展平台，具有即用型库
- 多功能传感器集成，只需添加额外扩展板即可添加更多输入
- 选择带有AFE数据的连接选项，可通过CAN FD、USB、UART和以太网传输，从而轻松集成到现实应用中
- NAFE13388 模拟前端
- 8通道模拟输入，带GPIO
- 宽输入电压范围：±25V
- 高精度 (0.01%) 和准确度
- FRDM-MCXN947 开发板
- 双核Arm® Cortex®-M33 150MHz，每核618 CoreMark® (4.12 CoreMark/MHz)
- 4.8 GOPs边缘AI/ML加速，带eIQ® 中子神经处理单元
- EdgeLock® 安全飞地
- 可轻松访问MCU I/O的标准接头、集成开放标准串行接口、外部闪存和板载MCU-link调试器
应用
- 工业
- PLC片式I/O和模拟I/O模块
- 过程控制中的温度测量
- 体重秤
- 电机控制（扭矩和力测量）
- ATE引线连接仪器
- 粮仓（温度、湿度和重量）
- 食品加工设备
- 后尾门
- 家居和建筑
- 楼宇自动化控制器
- 恒温器
- 实验室仪器
- 质谱仪
- LCR仪表
- 水质分析仪
视频

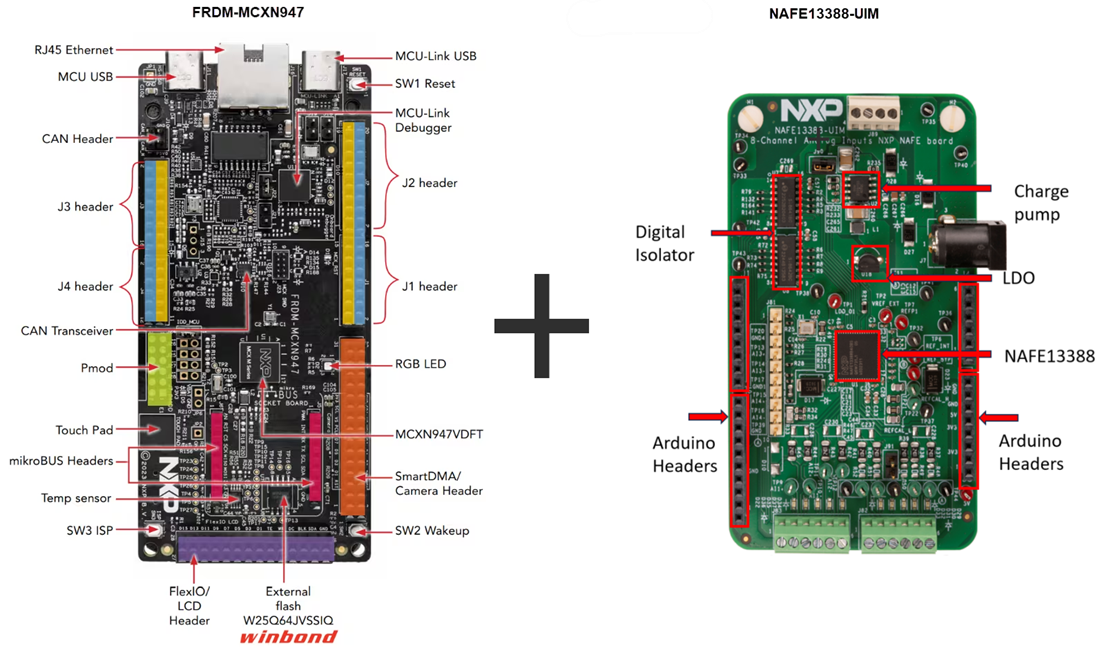

电路板特性
方框图
相关产品
NXP Semiconductors NAFEx88 8通道模拟前端IC
8通道通用输入模拟前端IC，可满足高精度测量要求。
NXP Semiconductors MCX N系列微控制器
配有智能外设和加速器的高性能、低功耗微控制器。
开发工具
NXP Semiconductors NAFE13388-UIM 8通道AFE Arduino扩展板
评估NAFExx388高度可配置的工业级多通道模拟输入AFE。
NXP Semiconductors FRDM-MCXN947 开发板
使用MCUXpresso进行快速原型设计的低成本、紧凑型可扩展开发板。
