Omron Electronics G9EK-1大功率直流继电器
Omron Electronics G9EK-1大功率直流继电器是通过UL认证的单刀单掷 (SPST) 大功率继电器，为直流断开连接应用提供高性价比解决方案。这些Omron大功率继电器在500VDC下双向开关 120A，无需多个开关元件交替正向和反向电流。G9EK-1具有高冲击和振动特性，同时具有密封式开关前身的成本效益。
特性
- 通过UL认证的性能
- 在500VDC 开关120A（1000次操作），通过UL认证
- 在500VDC 开关60A（6000次操作），通过UL认证
- 能够支持大容量直流负载
- 通过UL认证，符合汽车级冲击和振动规范
- 具备双向灭弧功能的开关
- 消除了在直流正向/反向电流中用两个继电器的需要
- 电弧的快速熄灭确保更安全地切换高直流电压负载
- 低功耗
- 线圈功耗：4W
- 比同一级别继电器的典型值6W至7W显著减少
应用
- EV充电器
- 储能系统
- 功率调节器系统
- V2X充电器
- 高压设计
规范
- 线圈电压：12VDC
- 250mA触点电流额定值
- 开关电压：500VDC
- 线圈电阻：48 Ω
- 49mm x 43mm x 64.2mm (长x宽x高）

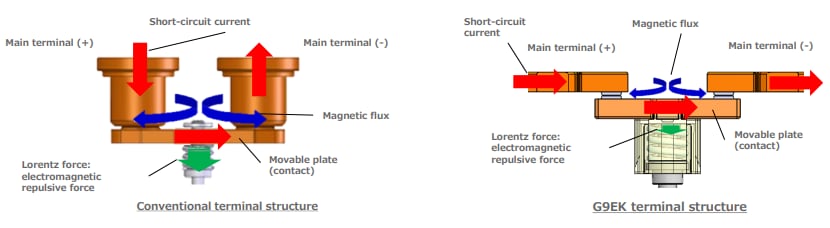

端子结构
尺寸（mm）
相关继电器
Omron Electronics G9EK-1-E直流电流继电器
可在500VDC电压下双向开关200A额定电流，高于标准型号的120A最大额定值。
