onsemi NCP3284单相稳压器
安森美半导体NCP3284单相稳压器集成了功率MOSFET，是高效、紧凑的电源管理解决方案。该器件将一个直流/直流控制器和两个高效MOSFET集成到信号热增强型5mm x 6mm QFN封装中。NCP3284稳压器采用获得专利的增强型斜坡脉冲调制控制架构，可提供超快负载瞬态，从而减少外部电容器数量和/或提供更好的瞬态容差。
NCP3284稳压器可在宽输出电压范围内提供高达30A的TDC输出电流。NCP3284单相稳压器可在高达1MHz的高开关频率下工作，支持小尺寸电感器和电容器。NCP3284具有差分电压检测、灵活的软启动编程和全面的保护特性。
特性
- VIN = 4.5V~18V，具有输入前馈
- VOUT = 0.8V~Min（0.85 × Vin，5.5V），具有远程电压检测
- Fsw = 500k/600k/800k/1MHz开关频率
- 高达30A连续输出电流和45A脉冲电流
- 集成5V LDO或外部5V电源
- 带可编程Vin UVLO
- 可选强制CCM和自动DCM/CCM，在轻负载时实现高效率
- 可编程软启动
- 在关断状态下输出放电
- 可编程电流限制
- 欠压保护和过压保护
- 可恢复的热关断保护
- 可选保护模式（闩锁或断续）
- 电源良好指示器
- PQFN37、5mm x 6mm、0.5mm间距封装
- 无铅，符合RoHS指令
应用
- 负载点
- 电信和网络
- 服务器和存储系统
- 计算应用

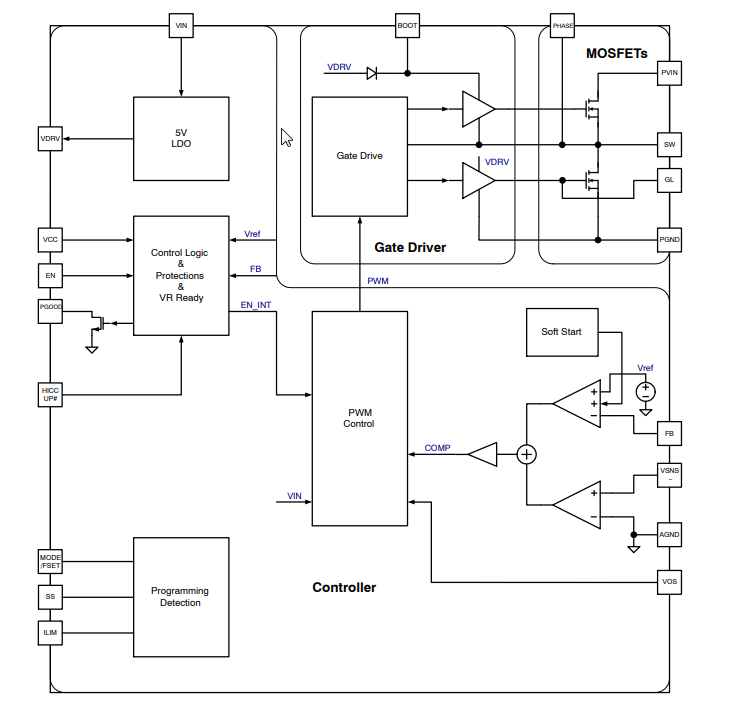

框图
发布日期: 2019-11-07
| 更新日期: 2024-02-07
