onsemi FPF2188L浪涌和过压保护开关

安森美 (onsemi) FPF2188L浪涌和过压保护开关设计用于USB Type-C®/电源输送（PD）应用中的电源路径。FPF2188L具有单输入单输出（SISO）电源路径。该电源路径（VBUS 至VOUT）采用低电平有效、额定参数为28V/6A的功率MOSFET开关，内部集成浪涌保护钳位，支持通过GPIO选择OVP。

当VBUS超过3.1V时，BUS_DET与一颗始终开启的LDO配合，为下游器件供电，而不受OVLO和ENB状态影响。此功能可在无电池状态下实现系统供电。FPF2188L具有OTG_DET引脚，可在OTG设备接入时为器件供电。即使VBUS 电压较低，也支持开启功率MOSFET。

安森美 (onsemi) FPF2188L具有VBUS主动放电路径，符合USB Type-C PD标准。FPF2188L采用20焊球晶圆级芯片封装（WL-CSP），间距为0.4mm。

特性

  • SISO（单输入单输出）浪涌和过压保护开关
  • VBUS 端具备200V浪涌保护能力，符合IEC 61000-4-5标准要求
  • 支持最高28V热插拔
  • VBUS 电压范围：2.7V至21.0V
  • 最大持续电流能力：6A
  • 典型导通电阻：9mΩ（5V/+25°C时）
  • 通过GPIO选择OVP跳闸电平
  • 超快OV响应时间：50ns（典型值）
  • 常开LDO输出，BUS_DET
  • OTG_DET，用于OTG启动电源
  • VBUS 主动放电路径
  • 开漏OVP FLAGB
  • 过热保护（OTP）

应用

  • 移动手持设备
  • 平板电脑

典型应用

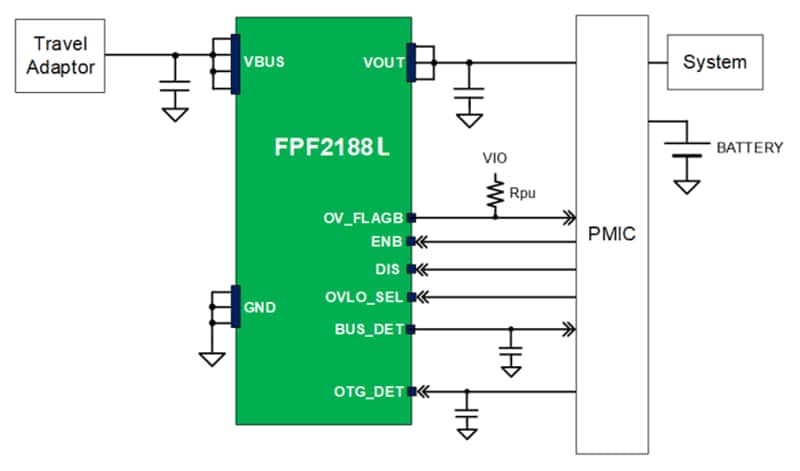

应用电路图 - onsemi FPF2188L浪涌和过压保护开关

功能框图

框图 - onsemi FPF2188L浪涌和过压保护开关
发布日期: 2025-09-30 | 更新日期: 2025-10-10
