onsemi TL331比较器
安森美 (onsemi) TL331比较器是单通道、开路集电极和低功耗电压比较器。这些比较器专门设计用于在宽广的单电源电压范围2V至36V和分电源电压范围±1V至±18V）内工作。TL331比较器具有0.5mA低供电电流、25nA低输入偏置电流、±5nA低输入失调电流和±2mV低输入失调电压。即使使用单一电源电压运行， 输入共模电压范围也包括接地。TL331比较器采用节省空间的TSOP−5封装，并且还提供汽车级版本。这些比较器用于汽车和其他需要独特现场和控制变更要求的应用。
特性
- 宽单电源电压范围或双电源
- 低电源电流：0.5mA（典型值）
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：±5nA（典型值）
- 低输入失调电压：±2mV（典型值）
- 工作温度范围：-40°C至125°C
- 输入共模电压范围包含接地
- 低输出饱和电压：150mV（典型值，IO = 4mA时）
- 差分输入电压范围等于电源电压
- 符合AEC-Q100标准并具有PPAP功能
- 无铅、无卤/无BFR，符合RoHS指令
应用
- TTL、DTL、ECL和CMOS兼容器件
- 逆变器

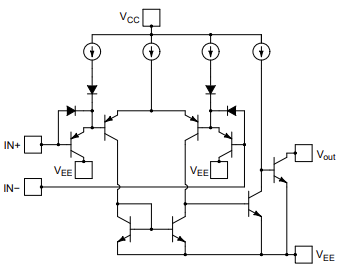

原理图
相关解决方案
View Results ( 4 ) Page
| 物料编号 | 数据表 | Ib - 输入偏流 | Ios - 输入偏置电流 | Vos - 输入偏置电压 | 每个通道的输出电流 | 工作电源电流 | 传播延迟时间 | 安装风格 | 封装 / 箱体 | 通道数量 | RoHS - 贸泽 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TL331SN4T3G |  |
25 nA | 5 nA | 1 mV | 16 mA | 500 uA | 850 ns, 700 ns | SMD/SMT | TSOP-5 | 1 Channel | Y |
| TL331VSN4T3G | |
25 nA | 5 nA | 1 mV | 16 mA | 500 uA | 300 ns | SMD/SMT | TSOP-5 | 1 Channel | Y |
| TL331VSN4T1G | |
25 nA | 5 nA | 1 mV | 500 uA | 850 ns | SMD/SMT | SOT-23-5 | 1 Channel | Y | |
| TL331SN4T1G | |
400 nA | 150 nA | 9 mV | 20 mA | 500 uA | 850 ns | SMD/SMT | SOT-23-5 | 1 Channel | Y |
