Panasonic Industrial Devices APV大功率型光伏MOSFET驱动器

Panasonic APV大功率型光伏MOSFET驱动器采用微型表面贴装SSOP封装，可实现高速运行和低导通电阻。这些元件的工作温度范围为-40°C至+85°C，还具有1500Vrms I/O隔离电压、0.8pF典型I/O电容以及1000MΩ初始I/O隔离电阻（500VDC 时）。Panasonic APV光伏MOSFET驱动器非常适合用于测量设备、测试设备、工业机械、工业设备、数据中心和FA电源。

特性

  • 微型表面贴装SSOP封装
  • 1 Form A输出配置
  • 高速MOSFET运行（APV1111GVY - 高输出电流）
  • 低导通MOSFET电阻（APV3111GVY - 高输出电压）
  • 符合RoHS指令

应用

  • 测量设备
  • 测试设备
  • 工业机械
  • 工业设备
  • 数据中心
  • FA电源

规范

  • 额定输出
    • 典型压差：8.5V或18V
    • 典型短路电流：45µA或12µA
  • 输入
    • LED正向电流：30mA
    • LED反向电压：5V
    • 峰值正向电流：1A
    • 功耗：60mW
  • I/O隔离电压：1500Vrms
  • 环境温度范围
    • 工作温度范围：-40°C至+85°C
    • 存储温度范围：-40°C至+100°
  • I/O电容：0.8pF（典型值）
  • 初始I/O隔离电阻：1000MΩ（500VDC 时）

原理图

原理图 - Panasonic Industrial Devices APV大功率型光伏MOSFET驱动器

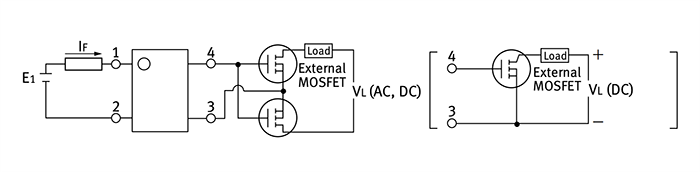

布线图

Panasonic Industrial Devices APV大功率型光伏MOSFET驱动器
发布日期: 2021-04-15 | 更新日期: 2024-02-29
