Panasonic Industrial Automation WH基于Web的人机界面可编程显示器
Panasonic Industrial Automation WH基于网络的HMI可编程显示器是先进的工业人机接口（HMI），旨在支持机器操作、可视化和工业物联网（IIoT）连接性。与传统HMI不同，WH系列可将本地机器控制与内置网络服务器功能相结合。机器控制和网络服务器功能允许使用标准网络浏览器，从PC、平板电脑和智能手机实时访问器件数据。这些显示器可用作操作面板和信息网关，实现PLC、现场设备和更高水平系统之间的无缝数据传输。WH显示器 支持各种工业通信协议（包括OPC UA、MQTT、SQL、FTP和众多PLC厂商协议）。这些协议允许连接到异构自动化环境，无需额外的编程。
Panasonic Industrial Automation WH系列旨在加速制造业的数字化转型，可进行远程监控、自动数据记录、无纸化操作和自动生成PDF报告。报警电子邮件通知、错误屏幕截图、基于二维码的手册和屏幕访问以及云连接等功能可提高维护效率。
该系列显示器提供标准（电阻式）和高级（电容式）型号，屏幕尺寸范围从4.3英寸到21.5英寸。器件包括多以太网配置（高级型号最多可达三个端口），用于控制系统和信息系统之间的网络分离。这些功能使WH系列成为向互联、数据驱动制造环境过渡的现代工厂的可扩展且安全的解决方案。
特性
- 可通过浏览器从任何地方查看生产现场
- 数据可自动转录
- 生产信息可自动存储在更高层次的系统中
- 显示器可将PLC与更高层次的系统连接起来，无需编程
- 小部件类型 - 基本（文本、数字）、按钮、仪表、开关、指示灯、媒体、图标、自定义等
- 主要功能 - 趋势分析、报告、警报、日程安排、数据库、数据传输、配方、键盘、网络服务器等
- 白色LED背光
- 时钟功能和时钟备份
- 蜂鸣器
- 轻松将网页转换为二维码
- 支持连接到数据库/云服务
- 支持网络存储器或录制介质
- PDF报告输出功能
- FDA “21 CFR第11部分”支持功能
- 调试工具
- Excel批处理编辑功能
- 模拟器功能
- 远程监控软件（xAscender客户端）
- 有助于提高维护效率
- 自动检测数据存储和账本创建
- 自动保存屏幕和操作历史记录
- 发生错误时自动输出屏幕
- 任意定时屏幕输出
- 高级模型（WHA1型号）
- 配备3个以太网端口（AWHA1C050配备两个以太网端口）
- 电容式
- 大型高端型号支持手势控制
- 5英寸、7英寸、10.1英寸、15.6英寸和21.5英寸型号
- 戴着手套时也能操作
- 支持控制手势
- 16,770,000种颜色
- SD存储器卡插槽
- 纯玻璃面板
- 多达2个USB接口
- 环境温度范围：-20 °C至+50 °C
- 标准模型（WHS1型号）
- 中型、宽电阻膜类型，适合特定需求的用户
- 4.3英寸、7英寸和10.1英寸型号
- 512 MB RAM
- 简单接口
- 65,536种颜色
- 具备网络服务器功能
- 1个USB端口
- 环境温度范围：0 °C至+50 °C
应用
- 工业机器操作和监控
- 远程监控生产设备
- 工业物联网（IIoT）数据采集与利用
- 控制系统与信息系统之间的网关
- 现有（传统）设备的可视化
- 报警通知和故障响应系统
- 无纸化制造和数据记录
- PDF报告生成和审计编档
- 维护效率和故障排除支持
- 多供应商PLC集成环境
- 制造业数字化转型（DX）
规范
- 额定电压为24VDC
- 工作电压范围为10VDC至32VDC
- 电流消耗范围为0.25A至1.7A
- 最大可注册屏幕数为1K
- 可注册屏幕数量
- 1K页
- 50个对话框
- 50个模板
- 240MB项目存储器
- 512MB用户存储器
- 以太网
- 100BASE-TX和10BASE-T接口
- 100Mbps/10Mbps波特率，自动协商
- 非屏蔽双绞线（5类或更高）
- 最多可同时连接4个网络客户端
- 全双工/半双工通信方式
- TCP/IP和UDP/IP通信协议
- 串行端口通信
- 1个端口
- 9针D-Sub连接器
- 与外部设备通信的条件
- 波特率为1.2Kbit/s、2.4Kbit/s、4.8Kbit/s、9.6Kbit/s、19.2Kbit/s、38.4Kbit/s、57.6Kbit/s和115.2Kbit/s
- 7位或8位数据
- 无奇偶校验、奇校验和偶校验
- 1位或2位停止位
- USB A型
- 符合USB 2.0标准
- 高速模式下传输速度为480Mbps
- 500 mA最大电流
- 5%至85%相对湿度范围，无冷凝
- 保护
- IP66等级前面板
- IP20等级后面板
- 污染度：2

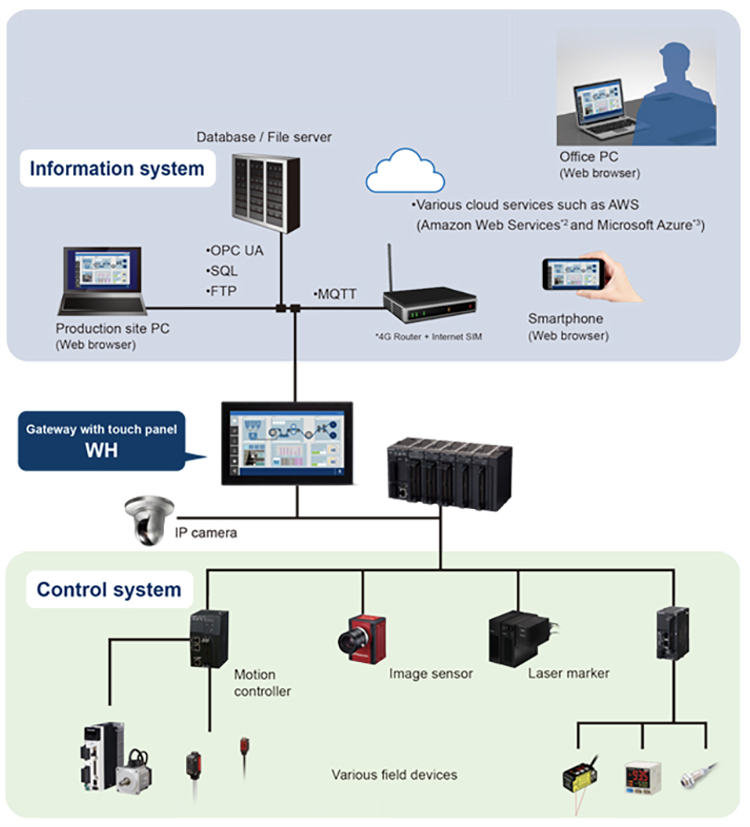

接线图
