Panasonic Electronic Components PAN1781蓝牙®5低功耗模块

Panasonic PAN1781蓝牙® 5低功耗模块是一款采用nRF52820单芯片控制器的高技术器件。蓝牙5可作为LE编码PHY用于放大范围。该高速2M PHY支持借助蓝牙通过到达角 (AoA) 和出发角 (AoD) 进行测向。该模块可直接替代PAN1026A和PAN1762，并设有嵌入式256KB闪存和32kB内部RAM。PAN1781蓝牙低功耗模块设有模块上直流/直流和LDO稳压器，具有自动低电流模式。该模块支持蓝牙网状网络、thread和Zigbee® 网状协议，输出功率高达8dBm。nRF52820具有高灵敏度，结合LE编码PHY，因此该模块适合用于需要长距离的应用。

PAN1781蓝牙5低功耗模块的工作电压范围为1.7V至5.5V，工作温度范围为-40°C至85°C。该模块采用128位AES/ECB/CCM/AAR协处理器，可用于动态数据包加密。这使得PAN1781能够为智能家居、工业应用等小型封装产品提供高级无线连接。

特性

  • 可直接替代 PAN1026A 和 PAN1762
  • Nordic nRF52820 采用Arm® Cortex®-M4 (64MHz)
  • 蓝牙5 LE，包括LE 2M和LE编码PHY
  • 嵌入式256kB闪存和32kB内部RAM
  • 128位AES/ECB/CCM/AAR协处理器
  • 多达16个通用I/O (GPIO)，最多可与2个SPI、2个I2C、UART、COMP、QDEC和nRESET共享
  • USB 2.0全速设备接口
  • 内置温度传感器
  • 蓝牙：
    • LE 2Mbps高速PHY和LE远距离编码PHY
    • LE广告扩展（共40个通道上广告）
    • 通道选择算法#2
    • LE安全连接
    • 通过到达角 (AoA) 和出发角 (AoD) 进行测向
  • 典型灵敏度：-95dBm（1Mb/s时）和-103dBm（125kb/s时）
  • 典型最大输出功率：
    • 8dBm，可从-20dBm（4dB步进）配置，Whisper模式下为-40dBm
  • 典型电流消耗：
    • Tx模式下为4.9mA（0dBm时），Rx模式下为4.7mA
  • 典型电流消耗：
    • 系统关闭模式下为0.3µA，RTC唤醒时为1.2µA
  • 模块上直流/直流和LDO稳压器，具有自动低电流模式

规范

  • 工作电压范围：1.7V至5.5V
  • 工作温度范围：-40°C至85°C
  • 尺寸：15.6mm x 8.7mm x 2.1mm

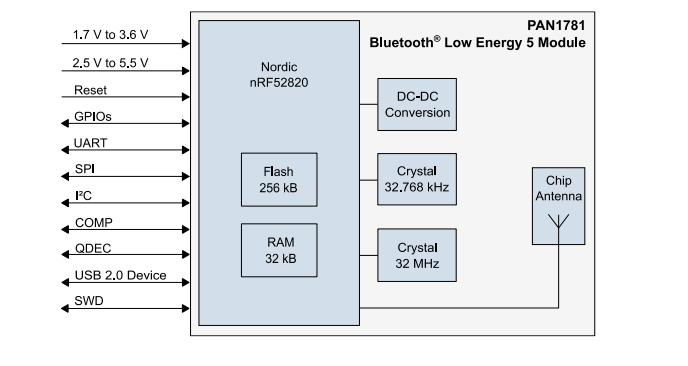

框图

框图 - Panasonic Electronic Components PAN1781蓝牙®5低功耗模块
