Panasonic Industrial Devices RF4窄脚距射频连接器
Panasonic RF4窄脚距射频连接器设计采用无缝金属屏蔽，插座和排针周身涂满接触胶粘剂。这些高频连接器具有六个通用信号引脚和两个射频信号引脚，用于传输15GHz频率信号。RF4系列采用Panasonic的TOUGH CONTACT结构，实现了高接触可靠性和保持力。Panasonic RF4窄脚距射频连接器具有0.35mm超小脚距。该连接器具有出色的EMI/SI性能，非常适合用于智能手机、平板电脑、笔记本电脑和路由器等应用。
特性
- 0.35 mm脚距
- 无缝金属屏蔽，周身涂抹接触胶粘剂
- 实现良好的EMI特性
- 高鲁棒性
- TOUGH CONTACT和屏蔽锁定结构
- 高频屏蔽端子，具有良好的SI特性
- 实现高接触可靠性和高保持力
- 符合RoHS标准
应用
- 智能手机
- 平板电脑
- 笔记本电脑
- 路由器
- 5G毫米波天线
- 超宽带 (UWB) 天线
- 天线模块至主板连接
规范
- 最大额定电流：0.3A（6引脚触点）
- 最大额定电流：1A（2引脚触点）
- 额定电压：30VAC/VDC
- 介电强度：150VAC，持续1分钟
- 绝缘电阻：1000MΩ（最小值）
- 触点电阻：90mΩ
- 额定频率：15GHz
- 工作和储存温度范围：-55°C至+85°C

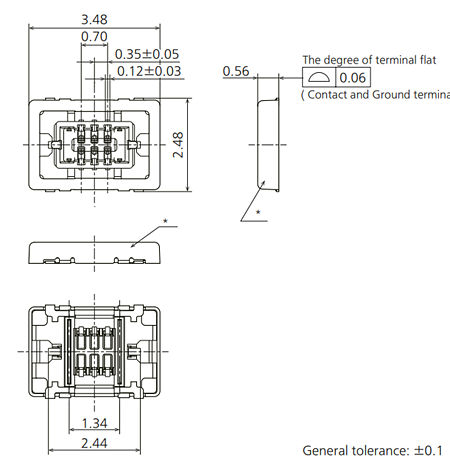

插座尺寸 (mm)

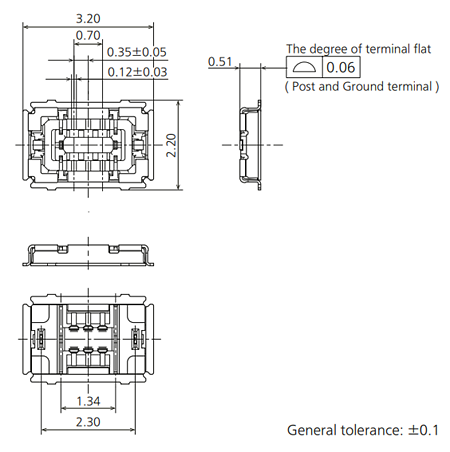

接头尺寸（MM）
