Pulse Electronics 高效超低DCR功率磁珠电感器
Pulse Electronics高效超低DCR功率磁珠电感器设计用于服务器、显卡和大功率FPGA的多相和负载点 (PoL) 架构。这些电感器具有超低DCR，介于0.125mΩ至0.81mΩ之间。它们采用低损耗铁氧体磁芯和经过优化的结构，可确保高效率和最大功率密度。峰值额定电流范围为37Apk至100Apk以上，而电感范围为55nH至1000nH。Pulse Electronics高效超低DCR功率磁珠电感器有各种占位尺寸可供选择，从5.5mm x 5.7mm到10.8mm x 8.2mm，高度为4.6mm至12mm。
特性
- 一般特性
- 非常适合用于服务器、显卡和大功率FPGA的多相和PoL架构。
- 无卤
- 符合RoHS指令
- PG1712
- 额定电流：超过100Apk
- 电感范围：1nH至220nH
- DCR：0.17mΩ
- 最大高度：9.3mm
- 最大占位面积：9.6mm x 6.4mm
- 湿度灵敏性等级 (MSL) 1级
- PA4059
- 额定电流：超过48Apk
- 电感：55nH
- DCR：0.20mΩ
- 最大高度：4.6mm
- 占位面积：5.5mm x 5.7mm（最大值）
- PA4987
- 额定电流：超过37Apk
- 电感范围：470nH至1000nH
- DCR：0.81mΩ
- 最大高度：10mm
- 最大占位面积：10mm x 7mm
- MSL 1
- PA4990
- 额定电流：超过100Apk
- 电感范围：100nH至330nH
- DCR：0.125mΩ
- 最大高度：12mm
- 最大占位面积：10mm x 6mm
- MSL 1
- PA5041
- 额定电流：超过89Apk
- 电感范围：120nH至330nH
- DCR：0.29mΩ
- 最大高度：11mm
- 最大占位面积：7.2mm x 6.7mm
- MSL 1
- PA5187
- 额定电流：超过100Apk
- 电感范围：100nH至180nH
- DCR：0.12mΩ
- 最大高度：8.2mm
- 最大占位面积：10.8mm x 8.2mm
- MSL 1

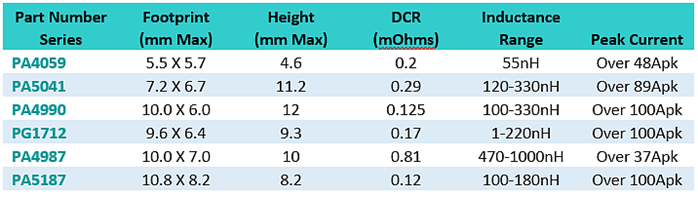

对比图
