Qorvo QPF4228 Wi-Fi前端模块

Qorvo QPF4228 Wi-Fi前端模块 (FEM) 是设计用于Wi-Fi 802.11ax (Wi-Fi 6) 系统的集成模块。这些模块具有紧凑的外形和集成匹配，可最大限度地减少应用中的布局面积。QPF4228模块集成了2.4GHz功率放大器 (PA)、稳压器、单刀三掷 (SP3T) 开关、低噪声放大器 (LNA) 以及耦合器。这些模块针对3.3V电源电压优化了PA以降低功耗，同时保持高线性输出功率和出色的吞吐量。QPF4228模块的接收路径与最佳技术相匹配，通过在各种条件下实现一致的噪声系数性能最大限度地提高Rx灵敏度。QPF4228SR采用7"卷轴（100件），QPF4228TR13-5K采用13"卷轴（5000件）。

特性

  • 设计用于Wi-Fi 802.11ax系统
  • 在单个器件上集成有：
    • 2.4GHz功率放大器
    • 稳压器
    • SP3T开关
    • LNA
    • 耦合器
    • 直流功率检测器
  • 紧凑的外形和集成匹配
  • 集成直流和射频功率检测器
  • 符合RoHS指令

应用

  • 接入点
  • 无线路由器
  • 客户端设备
  • 用户端设备
  • 物联网 (IoT)

规范

  • 频率范围：2412MHz至2484MHz
  • 优化用于3.3V工作电压
  • 0.5W功耗 (POUT=17.5dBm)
  • 33dB Tx增益
  • 2.2dB噪声系数
  • 15dB Rx增益和7dB旁路损耗
  • Rx路径上具有15dB 5GHz抑制能力

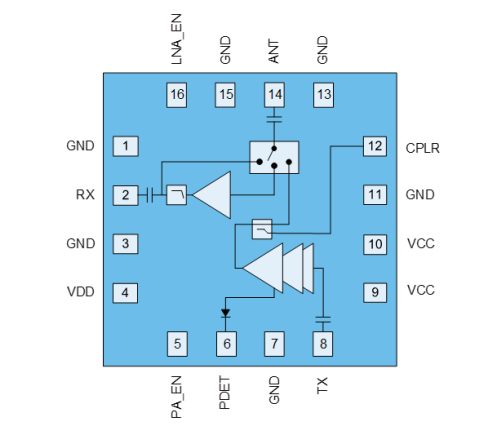

QPF4228功能框图

框图 - Qorvo QPF4228 Wi-Fi前端模块

相关工具

Qorvo QPF4228评估板

设计用于评估QPF4228 Wi-Fi前端模块 (FEM)，支持802.11ax协议。

Learn More关于Qorvo QPF4228评估板 View Products与Qorvo QPF4228评估板相关
View Results ( 2 ) Page
物料编号 数据表 描述 标准包装数量
QPF4228SR QPF4228SR 数据表 射频前端 2.4GHz Wi-Fi 6 Front End Module 100
QPF4228TR13-5K QPF4228TR13-5K 数据表 射频前端 2.4GHz Wi-Fi 6 Front End Module 5000
发布日期: 2018-12-06 | 更新日期: 2023-02-03
