Qorvo QPL7420 CATV GaAs pHEMT射频放大器IC

Qorvo QPL7420 CATV GaAs pHEMT射频放大器IC是单端设备，具有20dB平坦增益和低噪声，适用于5MHz至684MHz的上游和47MHz至1800MHz的下游应用。QPL7420 IC采用5V单电源供电，可在3V至8V电压范围内使用（具体取决于线性要求）。Qorvo QPL7420 CATV GaAs pHEMT射频放大器IC采用3mm QFN封装，具有低噪声、低失真、高增益的特点，可在75Ω有线电视和卫星应用的机顶盒和基础设施项目中方便地进行布局和设计。

特性

  • 工作电压：5MHz至1800MHz
  • 工作电压：3V、5V和8V
  • 增益：20dB（典型值）
  • 噪声系数：1.1dB（典型值，850MHz时）
  • 使用外部电阻器的可调偏置
  • 方便的3mm2 QFN封装
  • 无铅、无卤、无锑、符合RoHS标准

应用

  • DOCSIS 3.1
  • 47MHz至1800MHz下游应用
  • 5MHz至684MHz上游应用
  • 头端CMTS设备
  • 光节点
  • FTTH GPON和GEPON
  • 卫星低噪声放大器
  • 电缆调制解调器和机顶盒
  • 单端增益模块

规范

  • 5V或8V (典型电源电压)
  • 63mA或102mA (典型供电电流)
  • 频率范围：47MHz至1800MHz
  • 增益：20.6dB至20.8dB（典型值）
  • 典型的增益斜坡
    • 0.2dB (47MHz至1200MHz)
    • 0.3dB至0.4dB (108MHz至1800MHz)
  • -23dB至-23.2dB (反向隔离典型值)
  • 典型回波损耗
    • 输入：22dB
    • 输出：17.5dB至19dB
  • 噪声系数：1.2dB（典型值）
  • 热阻：27°C/W
  • 工作温度范围： -40°C至+100°C
  • 最高结温：+150°C

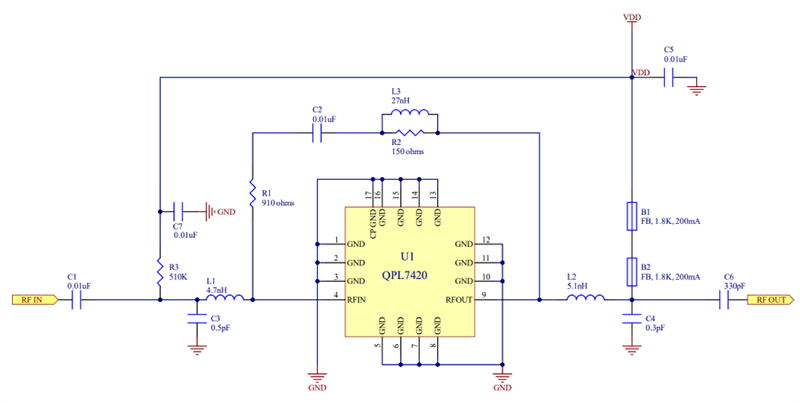

典型的应用原理图

应用电路图 - Qorvo QPL7420 CATV GaAs pHEMT射频放大器IC

相关开发工具

Qorvo QPL7420EVB CATV放大器IC评估板

演示QPL7420放大器IC的功能，适用于75Ω有线电视和卫星应用。
