Qorvo QPL7425EVB评估板
Qorvo QPL7425EVB评估板采用外部电阻器，偏置可调，符合RoHS指令。这些评估板设计用于5MHz至684MHz上游应用和47MHz至1218MHz下游应用。QPL7425EVB评估板采用3 x 3 QFN封装，具有低噪声、低失真和高增益，便于布局和设计。QPL7425EVB评估板的工作温度范围为-40°C至100°C，电源电流为140mA，最高结温为150°C。这些评估板非常适合用于卫星低噪声放大器、电缆调制解调器、机顶盒和单端增益模块。
特性
- 可使用外部电阻器调节偏置
- 便利的QFN封装
- 噪声系数：1dB（典型值）
- 增益：25dB（典型值）
- 符合RoHS指令
规范
- 最大输入电平：65dBmV
- 电源电流：140mA
- 电源电压：10V
- 最高结温：150°C
- 储存温度范围：-65°C至150°C
- 工作温度范围：-40°C至100°C
应用
- 卫星低噪声放大器
- 电缆调制解调器
- 机顶盒
- 单端增益模块
评估板示意图：47MHz至1218MHz
典型应用原理图：47MHz至1218MHz

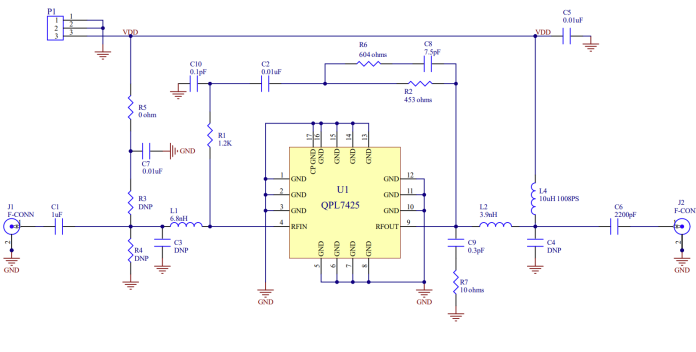

评估板示意图：5MHz至700MHz
相关产品
Qorvo QPL7425单端射频放大器IC
采用外部电阻器，偏置可调，符合RoHS指令。
