Qorvo QPL7442射频放大器
Qorvo QPL7442射频放大器是一款低噪声、高增益、单端单片微波集成电路 (MMIC) 射频放大器。该放大器在50MHz至4000MHz带宽范围内具有20dB平坦增益。QPL7442 IC由5 V单电源供电，采用2 mm x 2 mm 8引脚DFN封装。Qorvo QPL7442射频放大器非常适合用于电缆调制解调器、机顶盒、光节点、家庭网关、CATV放大器、卫星低噪声放大器 (LNA) 和地面电视应用。
特性
- 带宽范围：50 MHz至4000 MHz
- 低功耗
- 电源电压范围 (VDD)：5V至10V
- 电源电流范围 (IDD)：85mA至120mA
- 整个带宽上的增益：20 dB
- 工作温度范围：-40 °C至+85 °C
- 可使用外部电阻器调节偏置
- 低噪声系数
- 1.2 dB 下 1.2 GHz
- 1.5 dB 下 3.25 GHz
- 高线性度OIP3：
- 33.7 dBm 下 1.2 GHz
- 31.1 dBm 下 3.25 GHz
应用
- 电缆、地面和卫星LNA
- CATV放大器
- 光学节点
- 电缆调制解调器
- 机顶盒
- 家庭网关
- 单端增益模块
框图

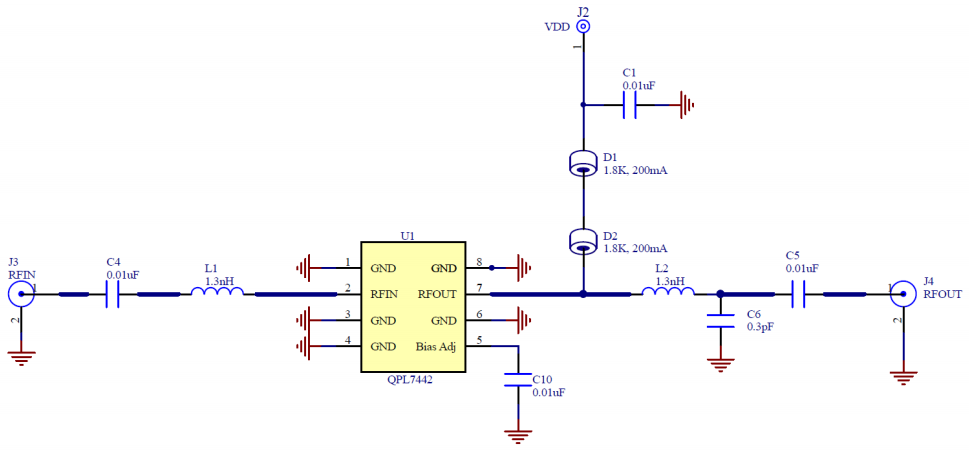

典型应用原理图
相关电路板
Qorvo QPL7442PCK-01评估板
设计用于评估低噪声、高增益单端MMIC QPL7442射频放大器。
发布日期: 2020-09-24
| 更新日期: 2024-08-26
