Qorvo QPQ3550高性能BAW带通滤波器
Qorvo QPQ3550高性能体声波（BAW）带通滤波器设计用于3.55GHz到3.70GHz范围内运行，目标为3GPP频带48和CBRS频谱。Qorvo QPQ3550专为要求苛刻的无线基础设施应用而设计，提供宽150MHz带宽、高达2.7dB的低插入损耗和出色的频带抑制，使该滤波器非常适合小型蜂窝、固定无线接入（FWA）和CBRS无线电部署。
该滤波器支持高达+27dBm高输入功率水平，并采用Qorvo先进的多代BAW技术，可确保强大的热可靠性和长期性能。紧凑型2.0mm×1.6mm×0.721mm LGA封装无需外部匹配，具有单输入/输出操作，可实现简化RF设计。凭借紧凑的尺寸、大功率处理能力和业界领先的滤波特性，QPQ3550可为下一代宽带、小型蜂窝和FWA系统提供一种高效的即插即用解决方案。
特性
- 150MHz带宽 - B48频带和CBRS
- 输入功率为高+27dBm
- 最大插入损耗为低2.7dB
- 无需外部匹配
- 出色的带外抑制
- 单输入单输出运行
- 工作频率高达 +85 °C
- 尺寸小，仅为2.00mmx1.60mmx0.721mm
- 3引脚无引线封装
- 表面贴装器件
- 潮湿敏感度等级（MSL）：3级
- 无铅、无卤素/无锑、符合RoHS标准
应用
- CBRS无线电
- 固定无线接入
- 小型蜂窝
规范
- 引脚1上工作RF输入功率为+27dBm，使用寿命>10年
- 工作频率范围：3550 MHz至3700 MHz
- 最大振幅变化为2.0dB
- 集成衰减范围典型值为17dB至20dB（接近带通边缘）
- 典型输入反射损耗为16dB
- 输出回波损耗为15dB（典型值）
- 最大群延迟变化为35ns
- 典型衰减范围为21dB至32dB
- 典型二次谐波为-41dBm
- 典型三次谐波为-65dBm
功能框图

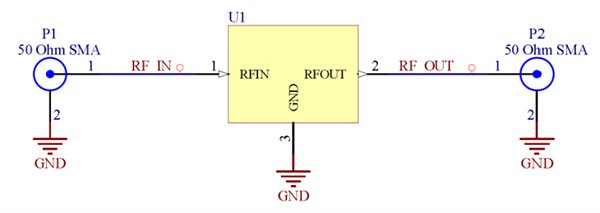

应用电路原理图
开发工具
