Red Pitaya STEMLab Starter Kit

Red Pitaya STEMLab入门套件

Red Pitaya STEMLab入门套件包含使用Red Pitaya STEMLab 125-10或125-14板进行开发所需的一切工具。Red Pitaya板搭载双核心ARM® Cortex® A9和FPGA MCU，同时提供高速及慢速模拟I/O，可作为示波器、频谱分析仪等装置来使用。

STEMLab板分为STEMLab 125-10和125-14两个版本。这两个版本的功能和产品特色相同，区别仅在于高频输入及输出的技术规格。这些电路板针对不同的群体和/或需求而设计，STEMLab 14具有14位输入/输出通道，可在专业环境下生成高准确度的测量结果，而STEMLab 10具有10位输入/输出通道，非常适合大学、学生和创客使用，其他差异说明如下。

  • 125-10具有256MB的RAM，而125-14具有512MB的RAM。
  • STEMLab 125-10需加装USB转串口转换器以连接控制台，而125-14则提供micro USB连接。
  • 125-10的耗电量为 5V 1.5A(最高) ，而125-14则为5V 2A(最高) 。
  • 125-14可与菊花链连接器同步 (最快500Mbps) 。
套件包含
  • Red Pitaya STEMLab 125-10或125-14板
  • Micro USB 电源适配器具有互换式插头，可跨国使用
  • 以太网络缆线
  • 4Gb Micro SD内存卡 (含SD转接卡)
T&M应用程序可在Web浏览器上运行
  • 示波器与信号发生器
  • 逻辑分析仪
  • 频谱分析仪
  • LCR量表
  • 波特分析仪
  • SCPI控制器
  • 以及许多分布式应用
适合以下项目的开发平台：
  • SDR
  • 高级信号处理
  • FPGA
  • T&M应用程序开发
  • 编写测试脚本和例程
  • 利用Matlab强大的数据分析工具Python来分析STEMlab板获得的原始信号

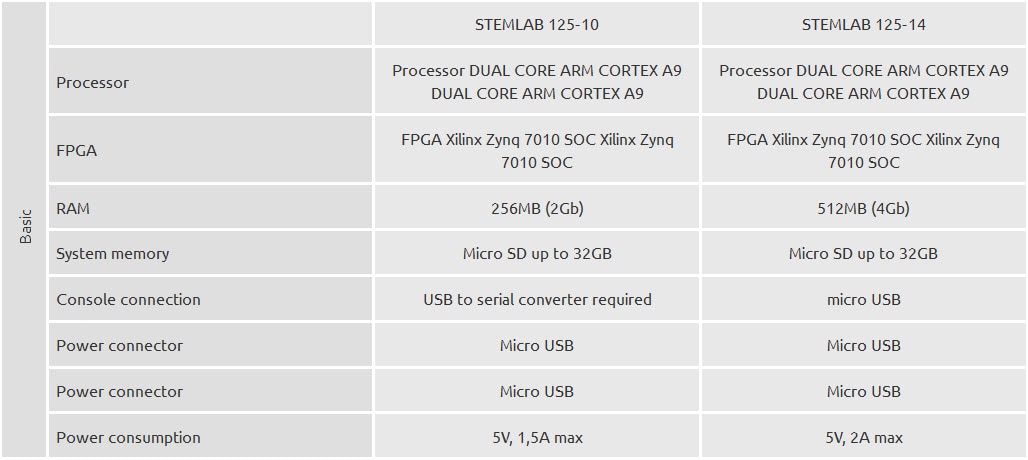

产品规格

查看完整规格

Red Pitaya STEMLab Starter Kits
Red Pitaya STEMLab Starter Kits

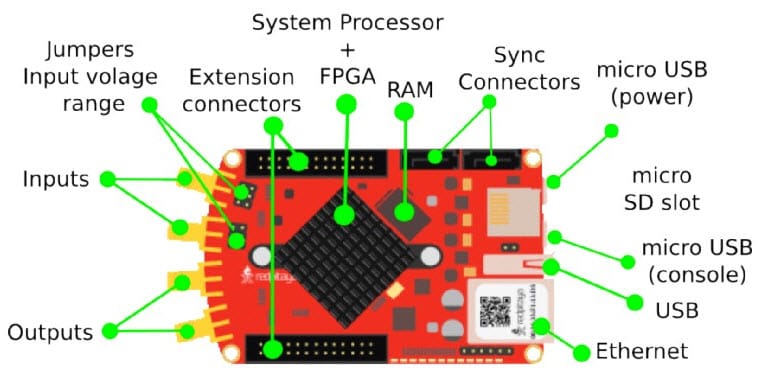

Red Pitaya STEMlab boards
Analog Devices AD8066 Operational AmplifiersAnalog Devices AD8066运算放大器为含FET输入的电压反馈放大器，不但性能出色，而且简单易用。AD8066是一款双重放大器。这些放大器是运用Analog Devices, Inc. 享有专利的XFCB制程开发而成，拥有极低的运转噪声 (7.0nV/√Hz和0.6 fA/√Hz)和极高的输入抗阻。
Analog Devices AD8021 High Speed AmplifiersAnalog Devices AD8021高速放大器可为应用选择最适合的增益带宽产品。 AD8021只有一个电容器，用户仅需以少许带宽即可补偿所需的增益。AD8021是一款工作稳定的放大器，在1V步进下可于23ns内稳定至0.01%，并且可在50ns内从过载状态迅速恢复。
Analog Devices AD8132 Differential AmplifiersAnalog Devices AD8132差分放大器作为差分驱动器使用，通过低成本的双绞线或同轴电缆传输高速信号。 可对反馈网络进行调整，以加强信号的高频分量。

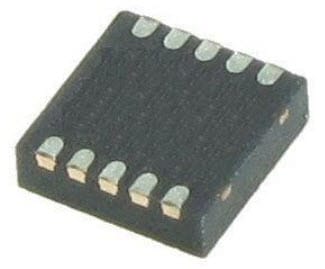

Analog Devices ADP5302 Battery Voltage MonitorsAnalog Devices ADP5302电池电压监控器 为高效率、超低静态电流的降压型稳压器，零负载下仅需 240 nA 静态电流便能调节输出。
Analog Devices AD9763 Digital-to-Analog ConvertersAnalog Devices AD9763数模转换器为双端口、高速、 双通道的 10/12/14位CMOS DAC 。每个此款转换器均将两个高质量的TxDAC+®核心、电压参考和数字接口电路整合至小巧的48引线LQFP封装内。AD9763具有优异的AC及DC性能，支持最高125MSPS的更新速率。
Analog Devices AD9608 Analog to Digital ConvertersAnalog Devices AD9608模数转换器为单片、双通道、1.8V 供电、10 位、105MSPS/125MSPS 模数转换器(ADC) 。这些转换器具备高性能的采样保持电路和片上电压参考。
Analog Devices ADP5052 LDO RegulatorsAnalog Devices ADP5052 LDO稳压器将四个高性能降压型稳压器和一个200mA 低压差 (LDO)稳压器整合至一个48引线的LFCSP封装内。ADP5052符合严格的性能及电路板空间要求。此装置可直接连接最高15V的高输入电压，无需前置稳压器。

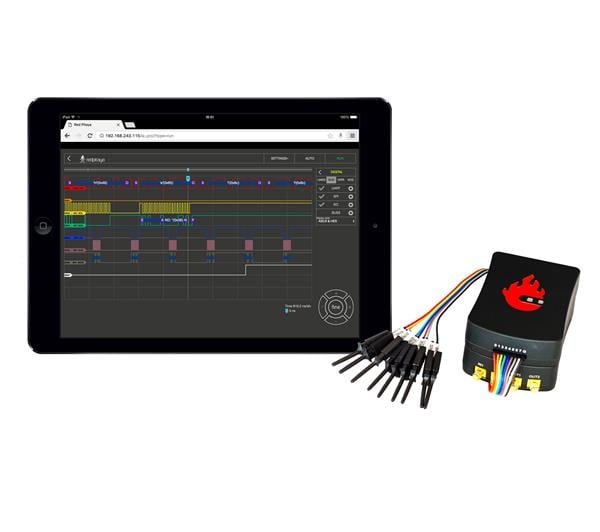

Red Pitaya Development Software

Red Pitaya开发软件可用于可视化编程、示波器PRO和频谱分析仪PRO以提供高级功能，并提供免费的开源软件用于基本测试及测量应用。

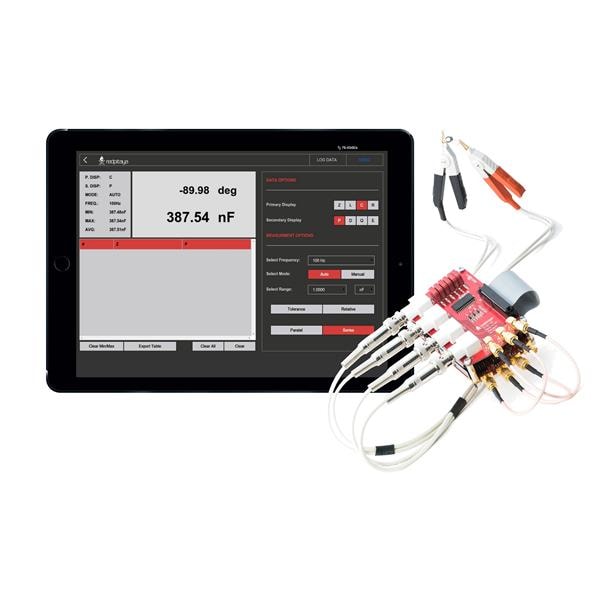

 		Red Pitaya LCR Meter

Red Pitaya LCR量表可将STEMLab电路板变成经济实惠的LCR量表。 此量表是一款经济实惠、功能强大的测试/测量设备，适合教师、学生、创客、业余玩家与专业人士使用。

Red Pitaya STEMlab Diagnostic Accessories Kit

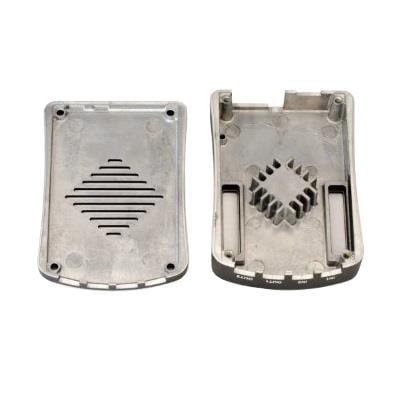

Red Pitaya STEMlab诊断配件套件 		Red Pitaya STEMlab ALU case

Red Pitaya STEMlab铝合金机壳
