Red Pitaya STEMLab Ultimate套件包含了一组工具，便于将Red Pitaya STEMLab 125-14板用作示波器、频谱分析仪、LCR仪表、波特图分析仪、特斯拉计、LTI DSP平台等。该Red Pitaya板采用双核ARM® Cortex® A9和FPGA MCU，以及快速和慢速模拟I/O。

Red Pitaya Ultimate套件包含的逻辑分析仪探头可将STEMLab板转换为8通道逻辑分析仪。而其中包含的LCR仪表可将STEMLab转换为低成本LCR仪表。用于诊断的配件有2个示波器探头、2个SMA转BCN适配器、2个50Ω端子、2个SMA T适配器和Wi-Fi dongle。另外，套件中还配有铝金属外壳。

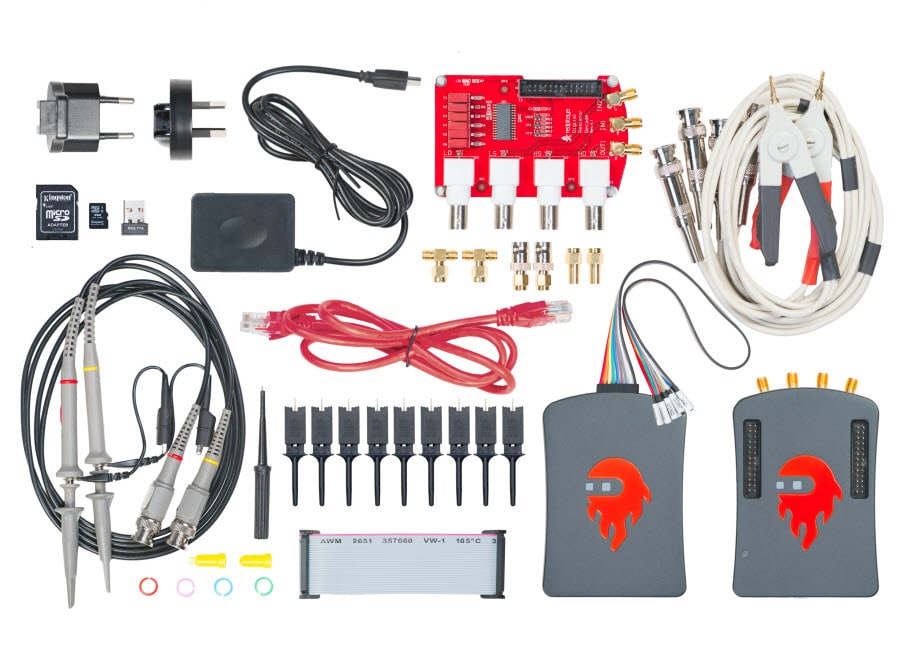

套件包含

已校正的Red Pitaya STEMLab 125-14
预装载的SD卡 (4GB, C6)
电源
以太网电缆 (1m)
振荡器探针（2个）
逻辑分析仪探头

SMA转BCN适配器
适用于STEMLab板的铝金属外壳
50Ohm端子（2个）
Wi-Fi dongle
T型元件（2个）
阻抗分析仪

Ultimate套件中配备了STEMLab 125-14板。STEMLab板共有STEMLab 125-10和STEMLab 125-14两种版本，两者具有相同的功能和特性，差别在于高频输入和输出的技术规格，因此所针对的群组和/或需求也不相同。 STEMLab 14 具有14位输入/输出通道，适合于专业环境下的高精度测量结果。STEMLab 10具有10位输入/输出通道，非常适合大学、学生以及创客。其他差异将在下面进行说明。

STEMLab 125-10具有256MB RAM，而STEMLab 125-14则具有512MB
STEMLab 125-10需要USB至串行转换器来连接控制台，而STEMLab 125-14则需要微型USB连接
STEMLab 125-10的功耗最高为5V, 1.5A，而STEMLab 125-14的最高为5V 2A
STEMLab 125-14可与菊花链连接器同步（最快500Mbps）

View Complete Specs

板载元件

Analog Devices AD8066 Operational Amplifiers

Analog Devices AD8066运算放大器为带FET输入的电压反馈放大器，性能出色且易于使用。AD8066为双路放大器。这些放大器采用ADI公司的专有XFCB工艺制造，工作噪声极低（7.0 nV/√Hz和0.6 fA/√Hz），输入阻抗非常高。

Analog Devices AD8021 High Speed Amplifiers

Analog Devices AD8021高速放大器支持选择最适合应用的增益带宽积。借助于单个电容，用户便能够对AD8021进行合适的增益补偿，而只需牺牲一点带宽。AD8021为一款性能出色的放大器，在1V步进下可于23ns内稳定至0.01%。此放大器可在50ns内从过载条件下迅速恢复。

Analog Devices AD8132 Differential Amplifiers

Analog Devices AD8132差分放大器可用作通过低成本双绞线对或同轴电缆传输高速信号的差分驱动器，并可通过调整反馈网络来提升信号的高频部分。

Analog Devices ADP5302 Battery Voltage Monitors

Analog Devices ADP5302电池电压监测器为高效率、超低静态电流降压稳压器，用于调节零负载输出的静态电流仅为240 nA。

Analog Devices AD9763 Digital-to-Analog Converters

Analog Devices AD9763数模转换器为双端口、高速、双通道、10/12/14位CMOS DAC，其中集成了两个高品质TxDAC+®内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。AD9763拥有出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

Analog Devices AD9608 Analog to Digital Converters

Analog Devices AD9608模数转换器是一款单芯片、双通道、10位、105/125 MSPS模数转换器(ADC)，采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。

Analog Devices ADP5052 LDO稳压器在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器，可满足严苛的性能和电路板空间要求。此器件可直接连接高达15 V的输入电压，无需使用前置调节器。

Red Pitaya开发软件配备有可视化编程工具、示波器探头和频谱分析仪探头，以提供先进的功能，其中的 and Spectrum Analyzer PRO to provide advanced features and functionalities. 免费开源软件可用于基本测试和测量应用。
