Renesas / Dialog SLG46811 GreenPAK可编程混合信号矩阵
Renesas/Dialog SLG46811 GreenPAK可编程混合信号矩阵为常用的混合信号功能提供了一个小尺寸低功率的组件。可通过对一次性可编程 (OTP) 非易失性存储器 (NVM) 进行编程来创建电路设计，从而配置互连逻辑、IO引脚和宏单元。这款高度通用的器件支持在非常小的低功耗单集成电路中设计各种混合信号功能。SLG46811矩阵具有模拟温度传感器和回读保护功能，可在2.3V至5.5V电源电压范围和-40°C至85°C温度范围内工作。该矩阵采用12引脚STQFN封装，符合RoHS指令/不含卤素。典型应用包括笔记本电脑、平板电脑、智能手机、健身手环、个人电脑、服务器、 PC外设、消费类电子产品、数据通信设备和便携式电子产品。
特性
- 多通道采样模拟比较器 (MS ACMP)
- 多达4个模拟通道采样
- 每个通道可选电压基准
- 不同的采样场景
- 同步或异步结果外观
- 模拟温度传感器
- 带CRC的上电复位 (POR)
- 回读保护（读锁定）
- 带边缘探测器输出的可编程延迟
- 毛刺滤波器或边缘检测器
- 扩展模式发生器
- 多达8个并行输出
- 存储在NVM中的92字节图形
- I2C协议接口
- 6个多功能宏单元
- 5个可选DFF/锁存器或3位LUT +8位延迟/计数器
- 1个可选DFF/锁存器或3位LUT+8位延迟/计数器/FSM
- 集成电压基准 (Vref)
- 2个振荡器 (OSC)
- 可选2.048kHz或10kHz振荡器
- 25 MHz振荡器
- 12个组合功能宏单元
- 2个2位LUT或DFF/锁存宏单元
- 1个可选可编程模式发生器或2位LUT
- 4个3位LUT或DFF/锁存器，带设置/复位功能
- 4个可选DFF/锁存器或3位LUT或移位寄存器
- 1个4位LUT或DFF/锁存器，带设置/复位宏单元
- 6个多功能宏单元
- 5个可选DFF/锁存器或3位LUT +8位延迟/计数器
- 1个可选DFF/锁存器或3位LUT +8位延迟/计数器/FSM
- 输入电源电压范围：2.3V至5.5V
- 工作温度范围：-40 °C至+85 °C
- 12引脚STQFN封装，尺寸为1.6mm x 1.6mm x 0.55mm，脚距为0.4mm
- 符合 RoHS，无卤素
应用
- 笔记本电脑和平板电脑
- 智能手机和健身手环
- 个人计算机和服务器
- 计算机外设
- 消费类电子产品
- 数据通信设备
- 手持和便携式电子设备

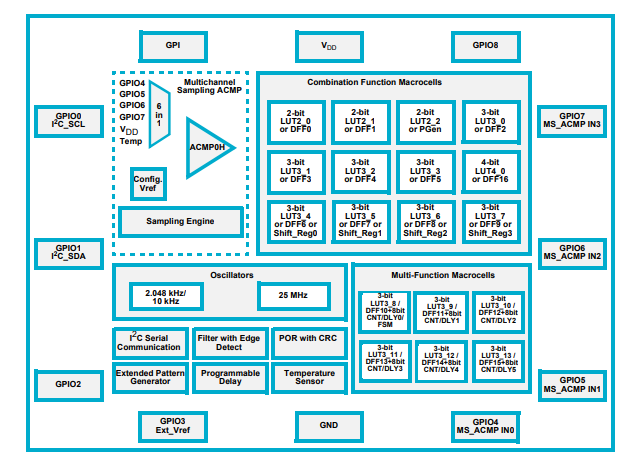

框图

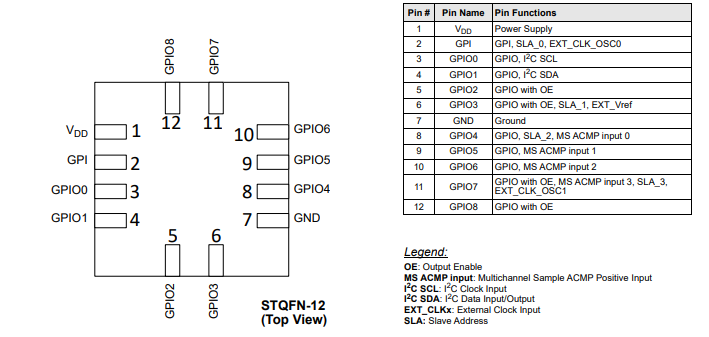

引脚示意图
