Renesas Electronics 9ZML12x2E时钟缓冲器

IDT 9ZML12x2E时钟缓冲器是用于Intel Purley和新平台的第二代2路输入/12路输出差分MUX。这些时钟缓冲器超出了苛刻的DB1200ZL性能规格要求，并向后兼容至9ZML1232B。9ZML12x2E缓冲器利用低功耗高速电流转向逻辑 (HCSL) 兼容输出来降低功耗和终端电阻。其特性包括9个可选择SMBus地址、锁相环 (PLL) 或旁路{ 模式、扩频兼容和SMBus接口。这些时钟缓冲器提供两个可配置的低漂移I2O设置，每个输入通道使用一个，可针对各种拓扑进行I2O调谐。典型应用包括服务器、存储、网络和PCI-Express Gen1-4或QPI/UPI应用。

特性

  • 2个可配置的低漂移I2O延迟长达2.9ns，针对各种拓扑保持
    传输延迟
  • LP-HCSL输出消除了24个电阻器 (9ZML1232E)
  • LP-HCSL输出 (Zout = 85Ω) 消除了48个电阻器
    (9ZML1252E)
  • 9个可选择的SMBus地址多器件共享相同SMBus段
  • 输出的独立VDDIO可最大限度地节能
  • PLL或旁路模式可以使输入时钟去抖
  • PCIe时钟架构支持：
    • 共同时钟 (CC)
    • 单独基准无扩频 (SRNS)
    • 单独基准独立扩频 (SRIS)
  • 硬件或软件可选的PLL BW可将下行PLL中的抖动
    峰值降至最低
  • 扩频兼容轨道扩展输入时钟，用于降低
    EMI
  • SMBus接口软件可以在不改变硬件的情况下修改设备设置
  • 10mm x 10mm 72-QFN封装的小型电路板尺寸
  • 输出特性：
    • 12个低功耗HCSL (LP-HCSL) 输出对 (9ZML1232E)
    • 12个低功耗HCSL (LP-HCSL) 输出对，带85Ω
      Zout (9ZML1252E)

规范

  • 逐周期抖动：< 50ps
  • 输出至输出偏移：< 50ps
  • 输入至输出延迟固定在0ps
  • 输入至输出延迟变化：< 50ps
  • 相位抖动PCIe Gen4 < 0.5ps rms
  • 相位抖动UPI > 9.6GB/s < 0.1ps rms

应用

  • 服务器
  • 存储
  • 网络
  • 固态硬盘 (SSD)

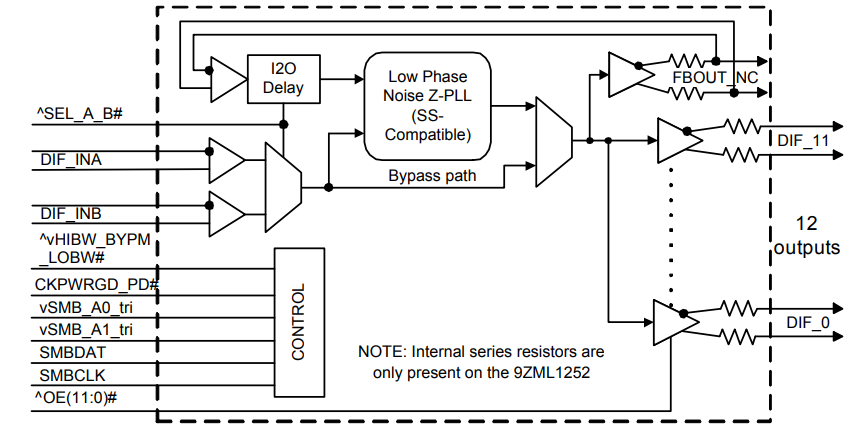

9ZML12x2E时钟缓冲器框图

框图 - Renesas Electronics 9ZML12x2E时钟缓冲器
View Results ( 4 ) Page
物料编号 数据表 描述 工作电源电流
9ZML1252EKILF 9ZML1252EKILF 数据表 时钟缓冲器 9ZML1252E DB1200ZL MUX DERIV LITE 22 mA
9ZML1232EKILF 9ZML1232EKILF 数据表 时钟缓冲器 9ZML1232E DB1200ZL MUX DERIV 13 mA
9ZML1232EKILFT 9ZML1232EKILFT 数据表 时钟缓冲器 9ZML1232E DB1200ZL MUX DERIV 13 mA
9ZML1252EKILFT 9ZML1252EKILFT 数据表 时钟缓冲器 9ZML1252E DB1200ZL MUX DERIV LITE 22 mA
发布日期: 2018-05-28 | 更新日期: 2023-01-23
