Renesas / Dialog AT25FF041A 4Mbit SPI串行闪存
Renesas/Dialog AT25FF041A 4Mb SPI串行闪存是标准类代码和数据存储解决方案，适用于需要快速读取性能和低睡眠功耗的系统，用于启动/代码影射和芯片内执行任务。AT25FF041A具有通用引脚分配/命令集，支持双IO、双IO和XiP运行。Renesas/Dialog AT25FF041A闪存具有低功耗和宽工作电压范围，优化用于电池供电设计。
特性
- 通用引脚分配和命令集
- 低睡眠功耗，用于引导加载程序任务
- 支持双IO、Quad IO和XiP操作
- 连续读取、缠绕和突发模式，用于XiP
应用
- 标准类代码和数据存储系统
- 电池供电设计
规范
- 电压范围：1.65V至3.6V
- 4Mb（2个2Mb物理块）闪存
- 兼容串行外设接口 (SPI)
- 支持SPI模式0和3
- 支持双输出运行 (1-1-2)
- 支持四路输出运行 (1-1-4)
- 支持四路I/O运行 (1-4-4)
- 支持XiP运行 (1-4-4. 0-4-4)
- 133MHz最大工作频率，时钟至输出为8ns
- 灵活、优化的擦除架构，用于代码/数据存储应用
- 统一4K字节块擦除
- 统一32K字节块擦除
- 统一64K字节块擦除
- 全芯片擦除
- 灵活的非易失性模块保护
- 1个128字节工厂编程唯一标识符
- 3个128字节一次性可编程 (OTP) 安全寄存器
- 灵活的编程
- 字节/页面程序（1至256字节）
- 顺序程序模式功能
- 擦除程序暂停恢复
- 软件控制的复位和终止命令
- 硬件复位选项（通过保持引脚）
- JEDEC硬件复位
- 非易失性状态寄存器配置选项
- JEDEC标准制造商和器件ID读取方法
- 串行闪存可发现参数 (SFDP) 版本1.6
- 低功耗
- 待机电流：30µA（典型值）
- 深度掉电 (DPD) 电流：8.2µA（典型值）
- 超深度掉电 (UDPD) 电流：7nA（典型值）
- 有源读取电流： 8.5mA（104MHz时为1-1-1）
- 编程电流：8.5mA
- 擦除电流：9.6mA
- 用户可配置和自动I/O引脚驱动电平
- 100000次编程/擦除周期耐久性
- 数据保留20年
- 温度范围：-40°C至+85°C
- 工业标准绿色（不含铅/不含卤化物/符合RoHS指令）封装选项
- 8引脚SOIC（150mil和208mil）
- 8焊盘超薄DFN (2mm x 3mm x 0.6mm)
- 8焊球WLCSP
- 晶圆形式 (DWF) 裸片

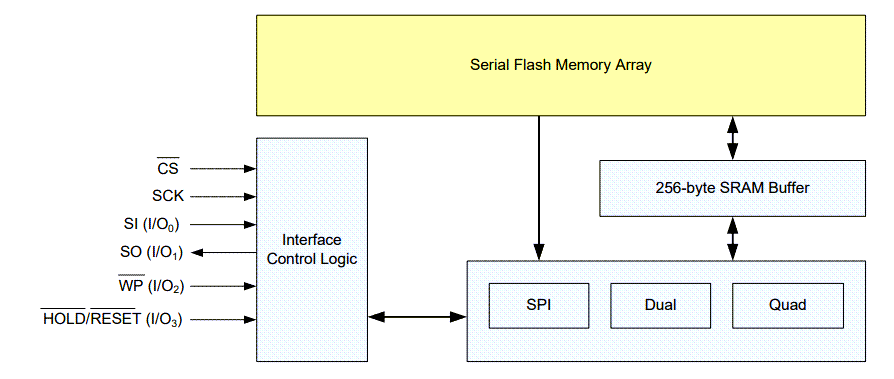

框图
