Renesas Electronics FPB-RA4T1快速原型设计板
Renesas Electronics FPB-RA4T1快速原型设计板（RTK7FPA4T1S00001BE）为RA4T1 MCU的评估、原型设计和开发提供了入门工具。Renesas FPB-RA4T1原型设计板配有R7FA4T1BB3CFM微控制器，是专门用于各种应用原型开发的评估板。它具有内置SEGGER J-Link™ 仿真器电路，无需额外工具即可编写/调试程序。此外，Arduino™ Uno和Pmod™ 接口包括对所有微控制器引脚的标准和通孔访问，该板具有较高的可扩展性。提供示例软件，用于演示RA4T1 MCU的功能，并连接RA4T1快速原型设计板和各种无线模块或传感器模块。
特性
- 配备64引脚RA4T1 32位微控制器
- 片上存储器
- 128KB代码闪存
- 40 KB SRAM
- 4 KB数据闪存
- 尺寸：53mm×85mm，厚度为1.6mm
- 电源电压
- 5V（电路板电源）
- 3.3V（VCC）
- MCU工作电压范围：2.7V至3.6V
- 电源电路
- VBUS（5V输入）USB连接器，电压总线通过LDO转换为3.3V
- 2引脚外部电源接头
- 1个复位开关和1个用户按钮开关
- 可访问微控制器的所有引脚的通孔
- LED指示灯
- 1个绿色电源指示器
- 2个绿色用户指示器
- 1个黄色板载调试器程序
- Micro USB Type-B连接器
- 2个12引脚Pmod连接器，角型
- Arduino连接器
- 1个6引脚连接器
- 2个8引脚连接器
- 1个10引脚连接器
- 该接口与Arduino Uno R3/R4兼容
- 2个32引脚MCU接头
- J-Link板载编程器/调试器
- 支持各种RA4T1软件和工具
应用
- 电动工具
- 切割工具
- 钻头
- 研磨机
- 砂光机
- 楼宇自动化
- 泵
- 风扇
- 压缩机
- 智能家居
- 空调
- 洗衣机
- 真空机
- 洗碗机
- IH炊具

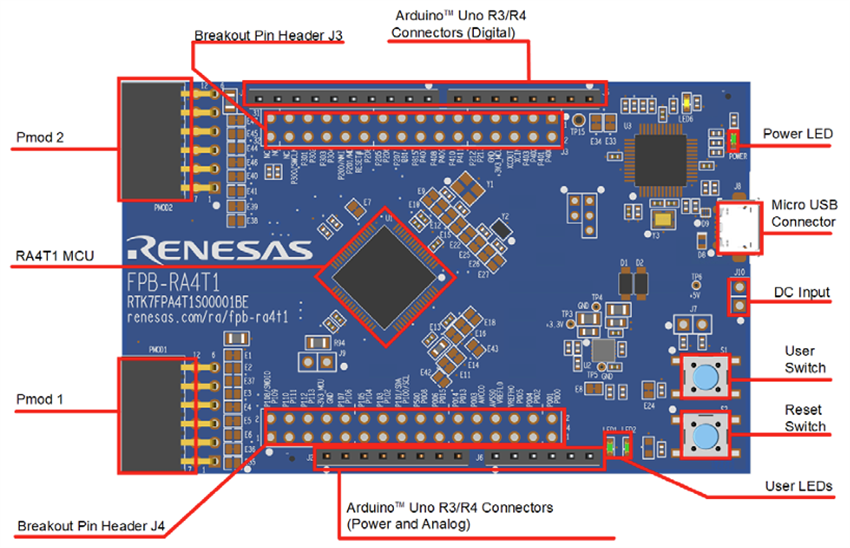

板布局

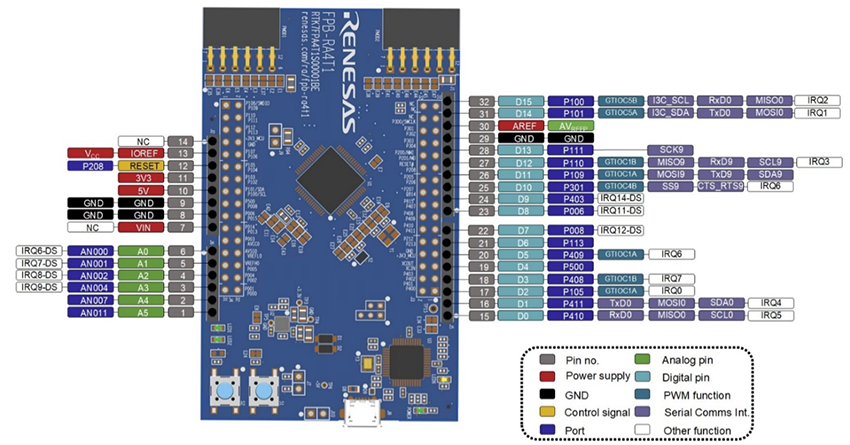

Arduino接口

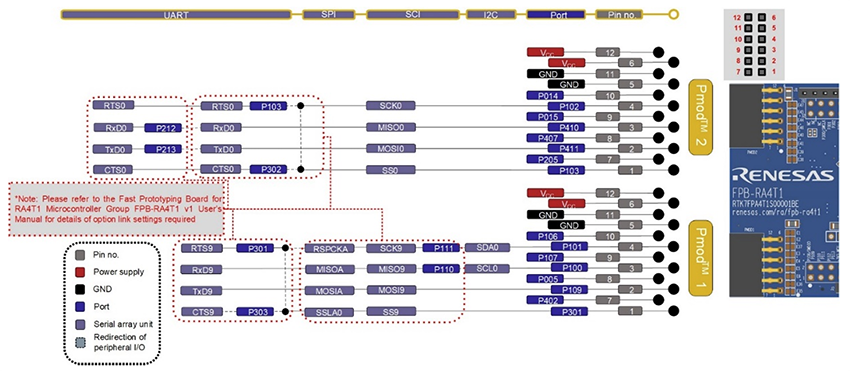

Pmod接口
FPB-RA4T1快速原型设计板设有两个Pmod连接器。Pmod 1支持Type 6A接口，也可配置为Type 2A和Type 3A。Pmod 2支持Type 2A，接口也可配置为Type 3A。
相关产品
Renesas Electronics RA4T1 Arm®微控制器
包含100MHz Arm® Cortex®-M33内核和高速模拟比较器。
相关开发工具
Renesas Electronics MCK-RA4T1电机控制套件
支持使用永磁同步电机轻松评估电机控制。
Renesas Electronics RTK0EMA430C00000BJ MCB-RA4T1 CPU板
设计用于电机控制，设有RA4T1微控制器。
