Renesas Electronics R2A25110KSP智能功率器件
Renesas Electronics R2A25110KSP智能功率器件专为高压逆变器应用中的IGBT栅极驱动而设计。具有无芯变压器配置的微型隔离器用于在初级电路（MCU侧）和次级电路（IGBT侧）之间进行高压隔离的数据传输。
Renesas R2A25110KSP智能功率器件集成IGBT栅极驱动电路、米勒钳位电路、软关断电路以及IGBT温度检测等多种保护电路。此外，R2A25110KSP支持驱动并联IGBT。
特性
- 片上微型隔离器（隔离电路）
- 高压隔离：2500VRMS
- 高共模抑制 (CMR)：>35kV/us
- 高压隔离：2500VRMS
- 高输出栅极驱动电路
- 最大1.0Ω的栅极驱动输出电阻（支持IGBT并联连接）
- 片上有源米勒钳位功能
- 片上软关断功能
- 工作温度范围：-40°C至+125°C（最高结温为+150°C）
- 片上5V稳压器
- 各种片上保护电路
- 2个通道的IGBT发射极电流检测电路
- 过流检测（阈值电压：0.25V典型值）、短路检测（阈值电压：0.5V典型值）
- 可启用/禁用过流检测功能（SEL引脚）
- 两路IGBT温度检测电路
- 片上欠压锁定电路
- 4.1V典型值的VCC1（5V系统）
- 10V典型值的VCC2（15V系统）
- 片上过温保护电路（+200°C）
- 故障反馈，可通过外部电容器调整故障保持时间
应用
- 汽车应用中EV/HEV的主要逆变器
- 汽车应用中的EV/HEV转换器
- 用于工业仪器的逆变器和转换器

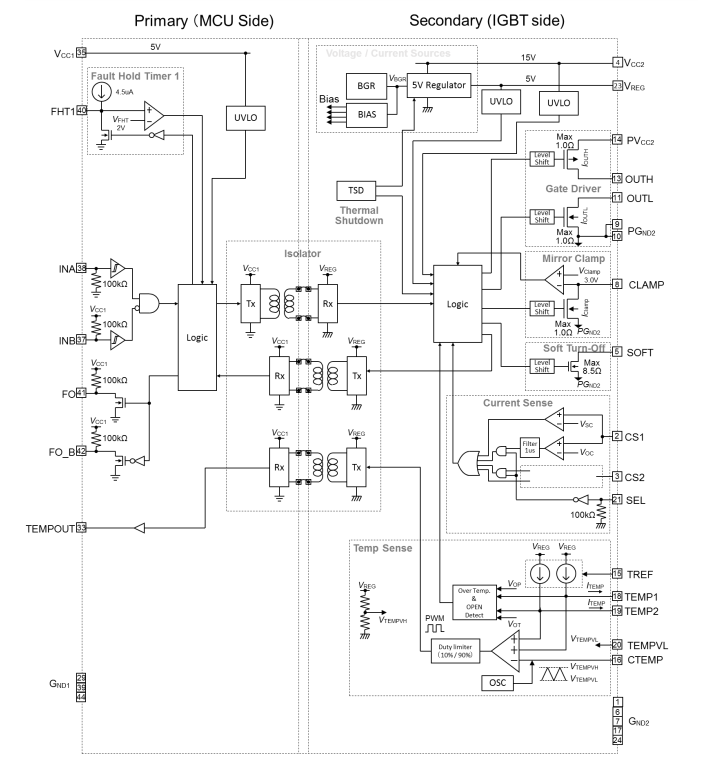

框图
