Renesas Electronics RAA212421同步降压稳压器
Renesas Electronics RAA212421同步降压稳压器是双输出稳压器，将3V至40V输入电压范围和同步降压转换器以及500mA LDO相结合。这些稳压器具有集成高侧和低侧NMOS器件、500mA低压差线性稳压器、内部或外部软启动以及电流限制保护特性。RAA212421稳压器包括有助于集成高侧和低侧nMOSFET的宽VIN降压稳压器，并采用内部或外部补偿。该LDO具有先进的内部补偿，因此能够实现非常快速的负载瞬态响应。
RAA212421同步降压稳压器采用小型无铅3mm x 6mm DFN塑料封装。这些降压稳压器在-40°C至125°C工业温度范围内工作。典型应用包括工业控制、便携式仪表、分布式电源、医疗设备和云基础设施。
特性
- 宽输入电压范围：3V至40V
- 同步工作，实现高效率
- 集成高侧和低侧NMOS器件
- 500kHz内部固定频率或300kHz至2MHz可调节开关频率
- 连续输出电流高达1.1A
- 内部或外部软启动
- 电源良好和使能功能
- 500mA低压差线性稳压器
- 1.8V至6V输入
- 0.8V至5.5V输出
- 在整个线路、负载和-40°C至125°C的温度范围内确保±1.8% VOUT精度
- VOUT=2.5V时具有45mV的极低压差电压
- 在宽频率范围内具有出色的PSRR
- 可编程输出软启动时间
- 非常快速的瞬态响应
- 电流限制保护
应用
- 工业控制
- 医疗设备
- 便携式仪器仪表
- 分布式电源
- 云基础设施
功能框图

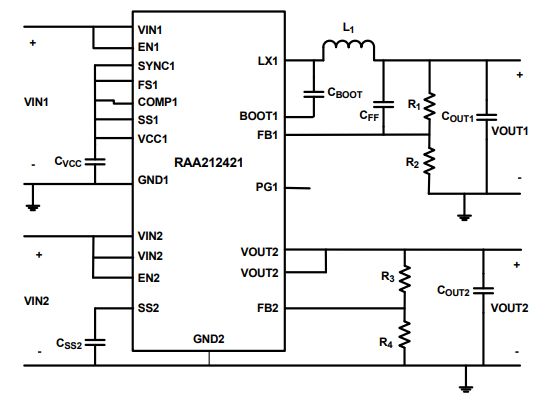

典型应用电路
发布日期: 2019-01-06
| 更新日期: 2023-06-13
