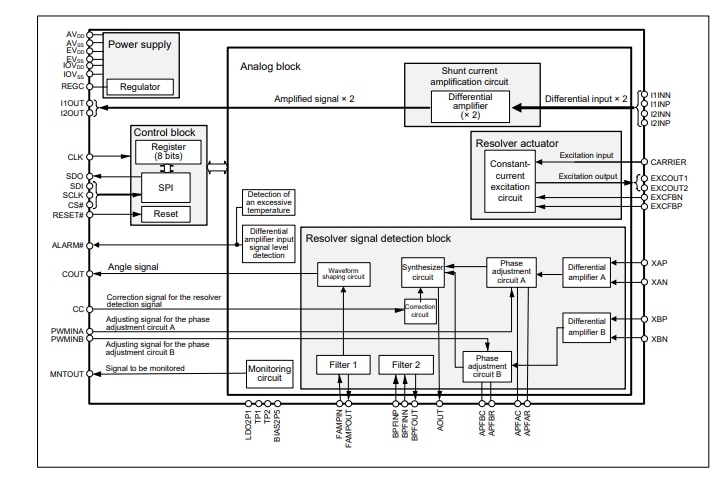

Renesas Electronics RAA3064002GFP解析器转数字转换器

Renesas Electronics RAA3064002GFP#AA0解析器转数字转换器设计用于将解析器传感器（角度传感器）检测到的信号（电角信息）转换为数字信号。该转换器设计用于搭配单相激励、两相输出类型解析器传感器使用。这些传感器输出模拟信号，与解析器的机械旋转角度直接成正比。RAA3064002GFP#AA0 IC可连接到两种类型的解析器传感器（即变压器类型或电流检测类型）中的任一种。该IC采用配置有噪声滤波器的放大器，以消除解析器传感器检测到的信号中的噪声。RAA3064002GFP#AA0 IC可向解析器传感器输出单相激励信号，该信号由来自主机MCU的激励时钟信号输入触发。因此，该IC可向主机MCU生成角度信号，以测量矩形激励波和角度信号之间的差。
