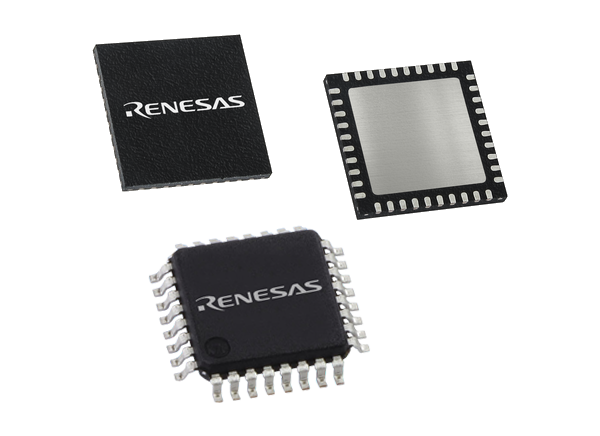

Renesas Electronics RX26T 32位微控制器
Renesas Electronics RX26T 32位微控制器是5V兼容器件，在单个芯片上通过磁场定向控制 (FOC) 和功率因数校正 (PFC) 控制实现双电机控制。RX26T RXv3内核是第三代RX CPU内核（120MHz工作频率），闪存支持120MHz读取操作，三角函数单元 (TFUv2) 可提供更高计算性能。
Renesas RX26T微控制器支持120MHz PWM（三相互补x2通道 + 单相互补x2通道）定时器功能，模拟功能由12位模数转换器x3个单元（2个单元，具有3通道同步采样和保持电路）提供。
RX26T系列包括：
• 保证振荡精度为±1.0% (-20°C≤TA)
的HOCO • 数据闪存
• 单端PGA
• 比较器
• 其他元件采用紧凑型QFN封装，因此元件数量减少，节省空间
此外，该器件还包括CAN-FD（用于高速器件间通信）和I3C Basic（用于与能够实现更快数据传输的传感器进行高速通信）。该闪存具有双组配置和BGO/SWAP功能，可实现固件重写，无需停止系统。可信安全IP-Lite集成了基本管理功能和加密引擎，降低了从系统泄漏信息的风险。
特性
- 120MHz CPU RXv3内核 (721 CoreMark)
- 具有单精度FPU、批处理寄存器保存功能，可实现更快的中断响应、三角函数加速器 (TFUv2)
- 工作温度范围：-40°C至+105°C
- 高达512KB闪存（120MHz读取访问、双组功能），高达64KB SRAM
- 可存储EEPROM等数据的16KB数据闪存
- 12位模数转换器x 3-单元、12位数模转换器x 2通道
- 比较器x 6通道、单端PGA x 6通道
- 120MHz PWM
- 3相互补x 2通道、5相互补x 1通道、单相互补x 8通道
- 高分辨率PWM x 4通道，时序调整低至260ps（皮秒）
- 高速片上振荡器精度：±1.0%
- 可信安全IP-Lite (AES/TRNG)
- CAN FD（符合ISO 11898-1：2015标准，最大5Mbps）
- I3C基础（10Mbps最大值）
应用
- 数字功率转换，具有图腾柱交错PFC
- 交流/直流电源，具有图腾柱交错PFC，可提供高效率和低纹波
- 高效LLC谐振直流/直流转换器支持各种输出电压
- 高性能MCU，具有用于电源控制和保护的专用外设，实现高端算法
- 完整的解决方案，包括驱动器和耦合器
相关产品
Renesas Electronics RX24T 80MHz 32位微控制器 (MCU)
内置浮点单元 (FPU)，可轻松对复杂的逆变器控制算法进行编程。
Renesas Electronics RX 32位微控制器
采用高性能RXv1/RXv2 CPU内核，具有出色的运行性能和卓越的功率效率。
相关套件
Renesas Electronics RX26T电机控制套件
支持使用永磁同步电机（无刷直流电机）轻松进行电机控制评估。

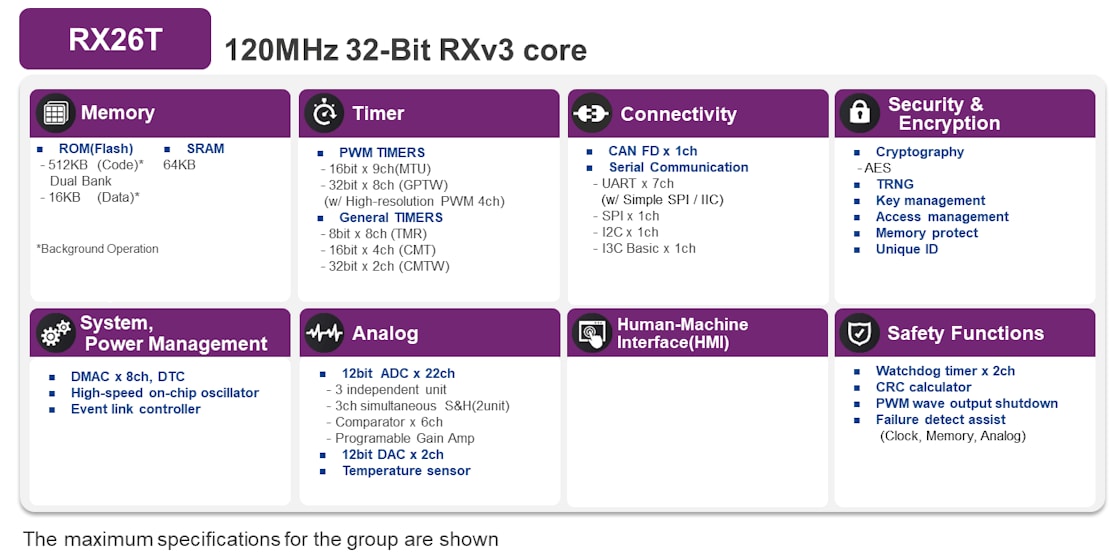

框图

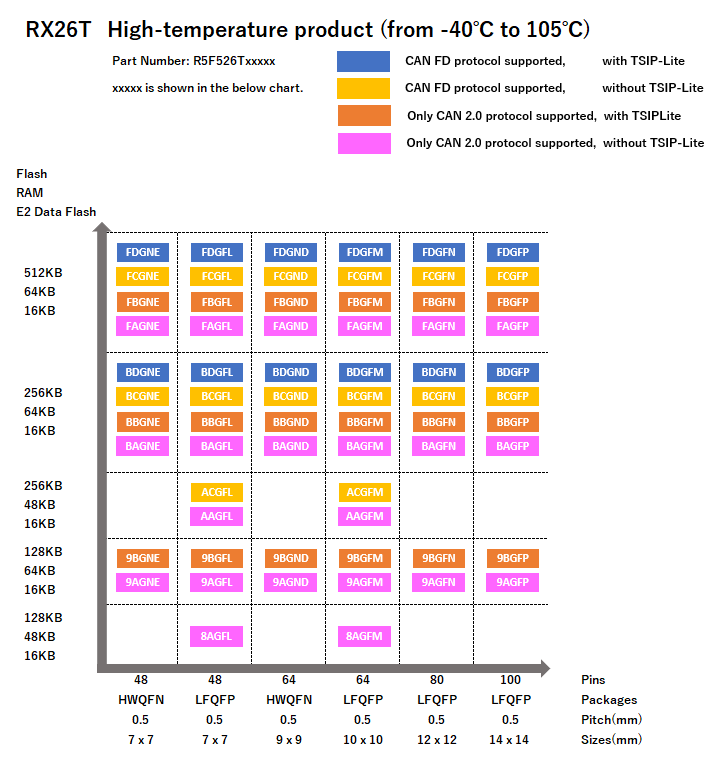

高温RX26T的引脚内存图

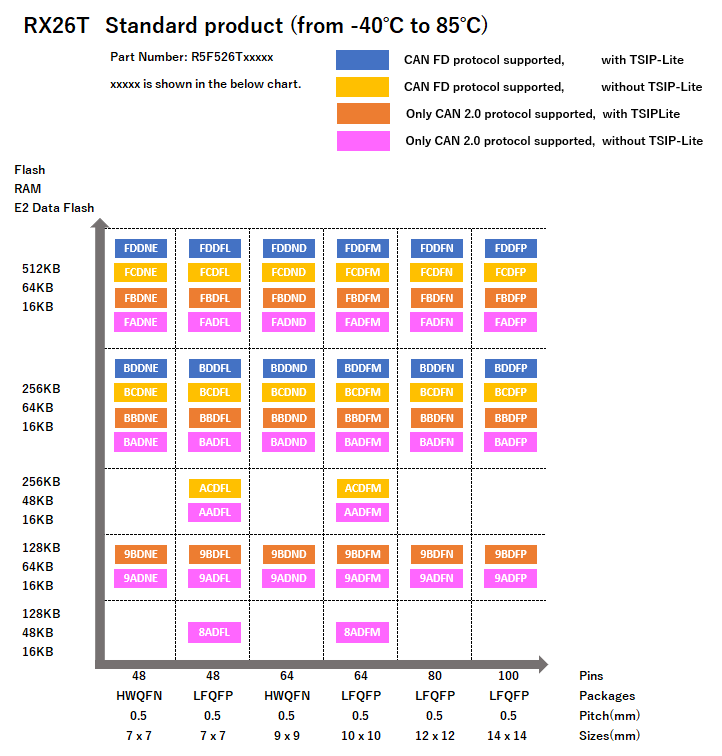

标准RX26T的引脚内存图
相关解决方案
Renesas Electronics 带图腾柱IPFC的数字电源
提供工业和电信设备所需的非常高效的电源。
发布日期: 2023-06-14
| 更新日期: 2023-09-29
