Renesas Electronics S5D3 Synergy™平台微控制器
Renesas Electronics S5D3 Synergy™平台微控制器采用高性能Arm Cortex®-M4内核，运行频率高达120MHz。S5D3 MCU集成了多个系列的软件和引脚兼容Arm® 32位内核，并且共用一套外设，从而提高设计的可扩展性和基于平台开发产品的效率。S5D3 Synergy™平台微控制器具有512KB代码闪存、8KB数据闪存和256KB SRAM。其他特性包括电容式触摸感应单元、USB 2.0全速、SDHI、四路SPI、安保和安全功能以及高级模拟。
S5D3 MCU采用高效40nm工艺，实现增强安全、宽连接和软件支持。Synergy™平台微控制器具有安全加密引擎和Synergy Software Package (SSP)，可简化应用开发。S5D3微控制器非常适合用于需要优化的应用，以及保持加密加速和安全配置，从而以高水准保护客户的数据和隐私安全。
特性
- 带浮点单元 (FPU) 的ARM Cortex-M4内核
- 具有DSP指令集的Armv7E-M架构
- 最高工作频率：120MHz
- 支持4GB地址空间
- 片上调试系统：JTAG、SWD和ETM
- 边界扫描和Arm内存保护单元 (Arm MPU)
- 存储器
- 512KB代码闪存（40MHz零等待状态）
- 8KB数据闪存（125,000次擦除/写入）
- 256KB SRAM
- 闪存缓存 (FCACHE)
- 内存保护单元 (MPU)
- 内存镜像功能 (MMF)
- 128位唯一ID
- 连接
- USB 2.0全速 (USBFS) 模块
- 片上收发器
- 串行通信接口 (SCI)，带 FIFO × 7
- 串行外设接口 (SPI) × 2
- I2C总线接口 (IIC) × 2
- CAN模块 (CAN) × 2
- 增强型串行音频接口 (SSIE)
- SD/MMC主机接口 (SDHI) × 2
- 四路串行外设接口 (QSPI)
- IrDA接口
- 采样速率转换器 (SRC)
- 外部地址空间
- 8位总线空间
- 模拟
- 12位模数转换器 (ADC12)，每个带有3个采样和保持电路 × 2
- 12位数模转换器 (DAC12) × 2
- 高速模拟比较器 (ACMPHS) × 6
- 可编程增益放大器 (PGA) × 6
- 温度传感器 (TSN)
- 安全
- SRAM中的错误代码校正 (ECC)
- SRAM奇偶校验错误检查
- 闪存区域保护
- ADC自我诊断功能
- 时钟频率精度测量电路 (CAC)
- 循环冗余校验 (CRC) 计算器
- 数据操作电路 (DOC)
- GPT端口输出使能 (POEG)
- 独立看门狗定时器 (IWDT)
- GPIO回读检测
- 寄存器写保护
- 主振荡器停止检测
- 非法内存访问
- 系统和电源管理
- 低功耗模式
- 具有日历和VBATT支持的实时时钟 (RTC)
- 事件链接控制器 (ELC)
- DMA控制器 (DMAC) × 8
- 数据传输控制器 (DTC)
- 按键中断功能 (KINT)
- 上电复位
- 带电压设置的低电压检测 (LVD)
- 安全和加密
- AES128/192/256
- 3DES/ARC4
- SHA1/SHA224/SHA256/MD5
- GHASH
- RSA/DSA/ECC
- 真随机数发生器 (TRNG)
- 人机界面 (HMI)
- 电容式触摸感应单元 (CTSU)
- 多个时钟源
- 主时钟振荡器 (MOSC)（8至24MHz）
- 副时钟振荡器 (SOSC) (32.768kHz)
- 高速片上振荡器 (HOCO) (16/18/20MHz)
- 中间片上振荡器 (MOCO) (8MHz)
- 低速片上振荡器 (LOCO) (32.768kHz)
- IWDT专用片上振荡器 (15kHz)
- HOCO/MOCO/LOCO时钟微调功能
- 时钟输出支持
- 通用I/O端口
- 多达76路输入/输出引脚
- 多达9路CMOS输入
- 多达67路CMOS输入/输出
- 多达14路输入/输出，耐受5V电压
- 多达13路大电流 (20mA)
- 定时器
- 通用PWM定时器32位增强型高分辨率 (GPT32EH) × 4
- 通用PWM定时器32位增强型 (GPT32E) × 4
- 通用PWM定时器32位 (GPT32) × 5
- 异步通用定时器 (AGT) × 2
- 看门狗定时器 (WDT)
- 工作电压
- VCC：2.7V至3.6V
- 工作温度和封装
- Ta = -40°C至+85°C
- 100引脚LGA（7mm×7mm、0.65mm脚距）
- Ta = -40°C至+105°C
- 100引脚LQFP（14mm x 14mm、0.5mm脚距）
- 64引脚LQFP（10mm x 10mm，0.5mm脚距）
- 64引脚QFN（8mm×8mm、0.4mm脚距）
- Ta = -40°C至+85°C
视频

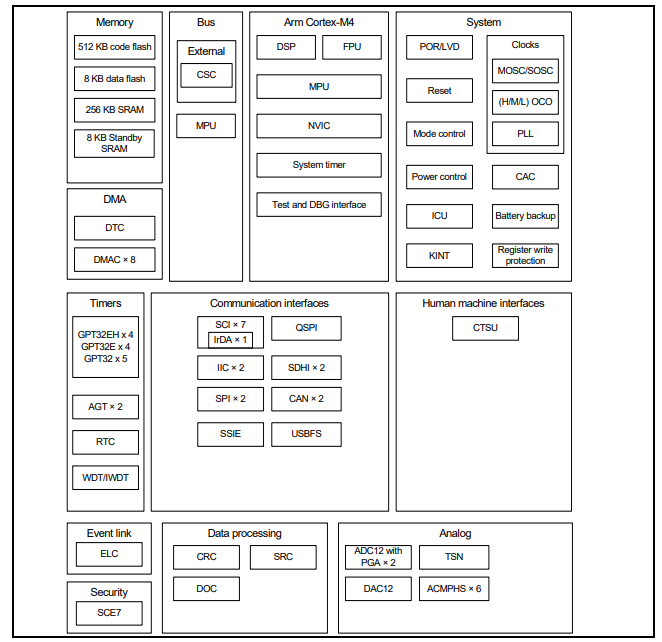

框图
评估套件
Renesas Electronics Synergy™ TB-S5D3目标板套件
有助于系统设计人员评估S5D3微控制器的运行和性能。
发布日期: 2019-02-20
| 更新日期: 2026-01-06
