Renesas Electronics 智能电网故障指示器单元
Renesas Electronics智能电网故障指示器单元是用于系统实施的低功耗设计系统的示例。 该故障指示器单元采用Renesas的高性能RA2 MCU系列。它具有16位SAR ADC、24位Σ-Δ ADC、COMP、系统控制、触摸控制和超低功耗。

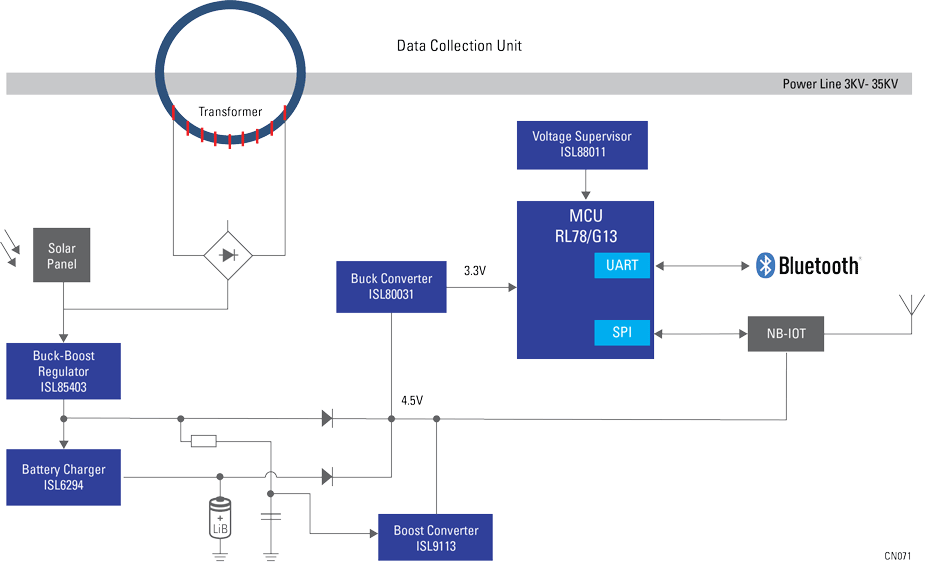

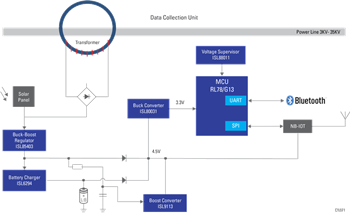

在数据收集单元中，RL78/G13是标准功能型MCU，具有低功耗特性，种类丰富，适用于通用应用。Bluetooth®用于两块电路板之间的通信。该系统结合了Renesas的高性能电源和模拟解决方案，可最大限度地减小空闲静态电流。这样有助于在待机状态下降低功耗。
特性
- 低静态功耗MCU解决方案，用于优化效率
- 高性能模拟器件，用于精确监控系统

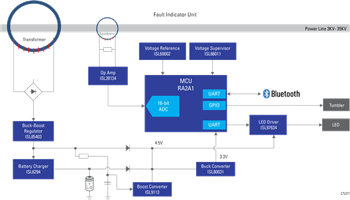

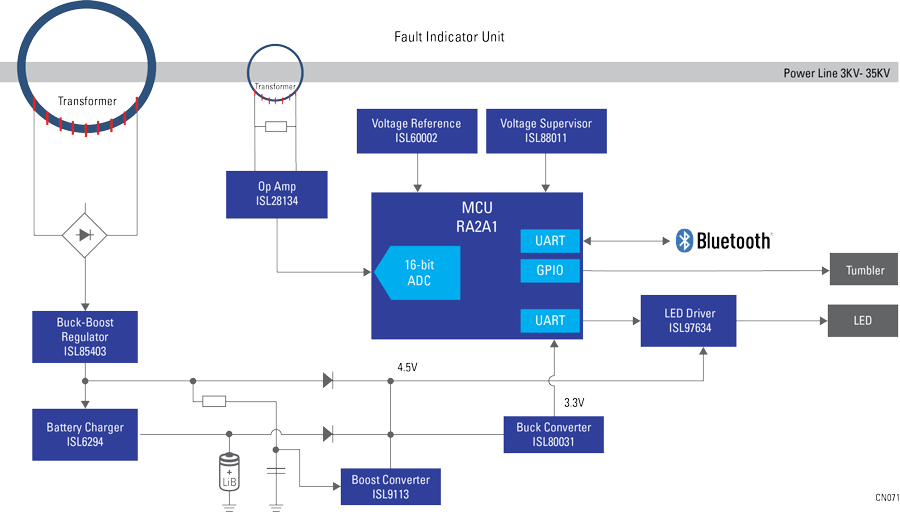

框图
微控制器
Renesas Electronics RA2A1 32位微控制器群组
采用48MHz Arm® Cortex®-M23内核和集成式24位Σ-Δ ADC。
Renesas Electronics RL78/G13系列MCU
真正的低功耗平台和多功能通用MCU，提供不同产品系列。
运放
Renesas Electronics ISL28134 Rail-to-Rail Op Amp
Single, chopper-stabilized Zero-Drift operational amplifiers.
降压-升压稳压器
Renesas Electronics ISL85403 Synchronous Buck/Boost Buck Converter
Synchronous buck or boost buck controller with a high-side MOSFET and low-side driver integrated.
升压转换器
Renesas Electronics ISL9113同步升压转换器
低输入电压和高效同步升压转换器，采用1.3A开关。
电压监控器
Renesas Electronics ISL8801x 5 Ld电压监控器
提供固定和/或可调电压监控功能，在小型5 Ld SOT-23封装中集成了各类功能。
电池充电器
其他应用解决方案
查看Renesas的模拟 + 电源 + 嵌入式处理互补产品组合如何协同工作以提供全面解决方案。
发布日期: 2019-12-03
| 更新日期: 2023-10-04
