Renesas Electronics 通过DALI语音控制环境照明

Renesas Electronics通过DALI语音控制环境照明解决方案使用数字可寻址照明接口 (DALI) 作为智能照明系统的照明控制协议。DALI系统广泛用于商业照明控制和建筑照明控制。DALI 2.0标准提高控制亮度、眩光、显色和存在检测的能力,并为DALI标准IEC 62386增添多供应商互操作性。它还引入了控制器件标准化,例如应用控制器和输入器件。

Renesas提供DALI和DALI 2.0控制/通信软件。在该参考设计中,Renesas采用RL78/G12、RL78/G13、RL78/I1A和Synergy S128系列微控制器 (MCU)。除了高度集成的MCU外,该设计还包括LED驱动器、电源元件、光传感器、用于DALI 2.0的接近传感器以及用于主机接口的收发器/接收器。

特性

  • RL78/I1A是一套单芯片解决方案,用于DALI、PWM调光控制和语音控制
  • ISL97701是一款红色、绿色、蓝色和白色 (RGBW) 光驱动器,最大输出电流为1.5A
  • 包括ISL29035/ISL29125光传感器和ISL29501存在检测传感器
  • 高度集成的电源元件和RS-232接口支持

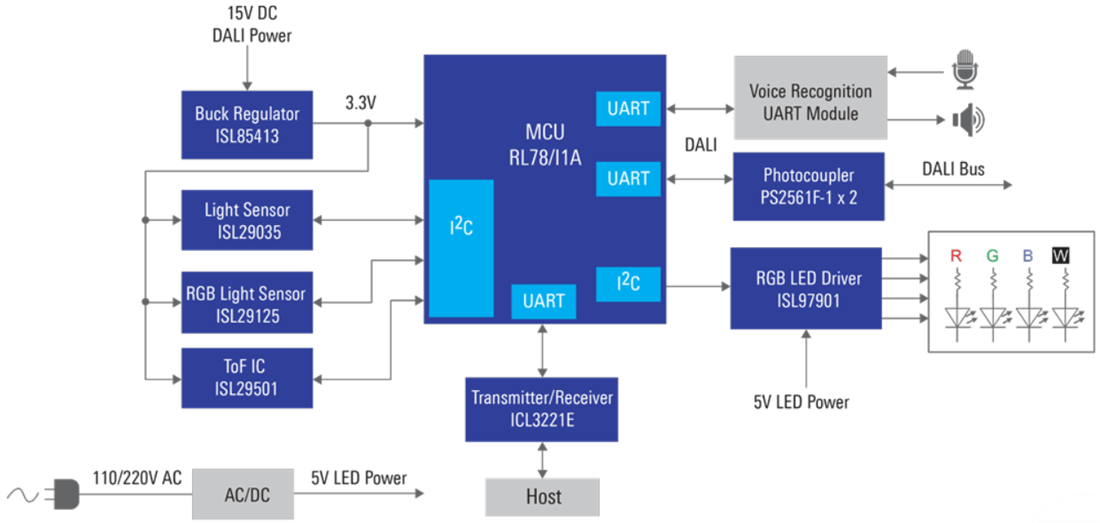

框图

框图 - Renesas Electronics 通过DALI语音控制环境照明
发布日期: 2020-06-03 | 更新日期: 2022-03-10
