ROHM Semiconductor BD18347AEFV-M恒流LED驱动器
ROHM Semiconductor BD18347AEFV-M恒流LED驱动器是一款四通道、40V的耐压恒流LED驱动器，内置能量共享控制。LED开路检测，OUTx（所有后端x=1到4）引脚短路保护、过压静音和热关机功能支持内部和外部汽车LED应用的高可靠性。器件采用5.0mmx6.4mmx1.0mmHHSSOP-B16封装，具有5.5V到20.0V输入范围，每条通道最大输出电流150mA，工作温度范围为-40°C到+125°C。
特性
- 符合AEC-Q100标准1级
- 汽车功能性安全配套产品
- 内存能量共享控制
- PWM调光功能
- 车牌模式灯
- LED开路检测
- OUTx引脚短路保护
- 过电压静音功能
- 在较低电压下禁用LED开路检测功能
- LED故障I/O功能
- 升压拓扑结构
- 5.0mmx6.4mmx1.0mm HTSSOP-B16封装
应用
- 汽车外部LED灯
- 尾灯
- 车牌灯
- DRL/位置灯
- 雾灯
- 汽车内部LED灯
- 空调灯
- 内饰灯
- 仪表灯
规范
- 5.5V至20.0V输入范围
- 40V输出
- 150mA/ch最大输出电流
- ±5%输出电流精度
- ±5%相对精度通道
- 750Hz最大CR定时器频率
- 100微秒最低脉宽计时器PWM
- 7mA最大电源电流
- 工作温度范围：-40°C至+125°C

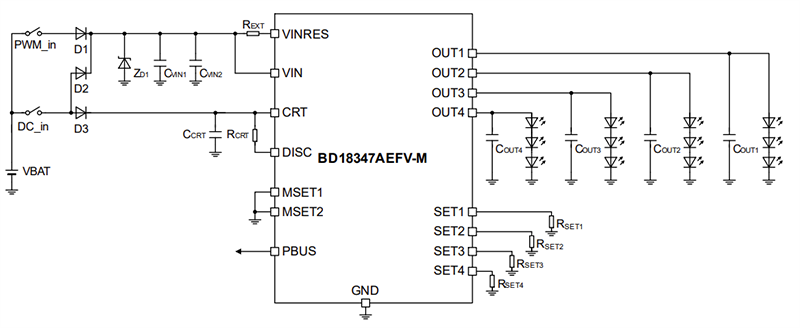

典型应用电路

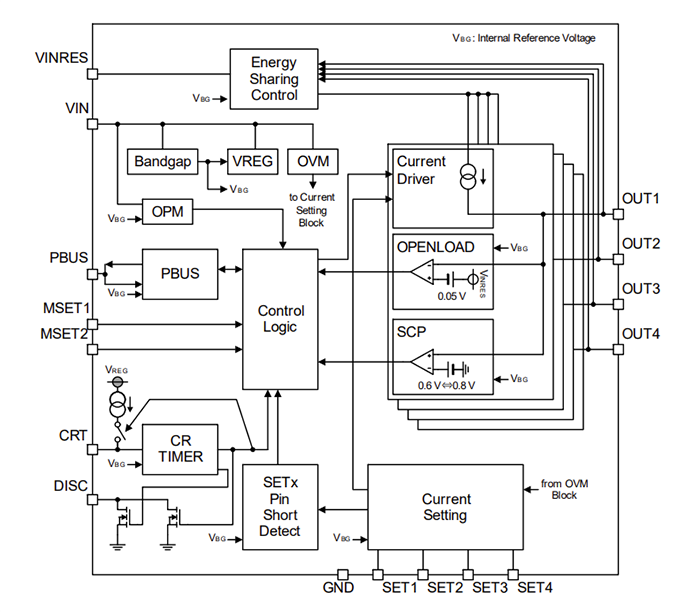

框图
发布日期: 2023-05-02
| 更新日期: 2023-05-04
