ROHM Semiconductor BD77501G CMOS运算放大器
ROHM Semiconductor BD77501G CMOS运算放大器是一款高速单接地检测CMOS运算放大器，工作电压范围为7V至15V。该运算放大器具有高转换率和低输入偏置电流，因此非常适合用于各种应用，特别是传感器放大器。EMARMOUR™ 系列BD77501G CMOS运算放大器具有EMI容差，可轻松替代传统产品或简化EMI设计。即使在电容为几个nF时，这种电路类型也不会产生振荡，但可实现设定的设计，无须担心输出电容引起的振荡。ROHM Semiconductor BD77501G放大器非常适合用于传感器放大器、缓冲应用放大器、电流监控放大器和消费类电子产品。
BD77501G运算放大器不仅支持异常检测和其他系统所需的高速放大，而且完全消除了负载电容引起的振荡。该放大器具有前所未有的EMI抑制（噪声抑制），可将变化限制在±20mV以下。这样即可在该放大器安装在传感器应用的后级时实现高速信号放大，而不受负载电容或外部噪声的影响。
特性
- EMARMOUR系列
- Nano Cap™集成运算放大器
- 采用单电源工作
- 输入和输出为可操作GND检测
- 高压摆率：10V/μs（典型值）
- 输入偏移电压：4mV（典型值）
- EMI 容差
- 宽工作电源电压范围
- 单电源电压范围：7V至15V
- 双电源电压范围：±305V至±7.5V
- 高开环电压增益
- 工作温度范围：-40 °C至+85 °C
- 2.9 mm x 2.8 mm x 1.25 mm SSOP5封装
应用
- 传感器放大器
- 缓冲器应用放大器
- 设施管理设备
- 用于驱动晶体管的预驱动缓冲器
- 电流监控放大器
- 逆变器控制设备
- 消费类电子产品

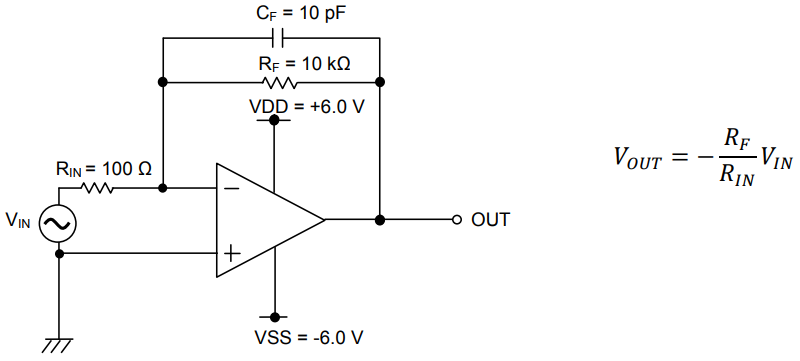

应用电路
框图
性能图表

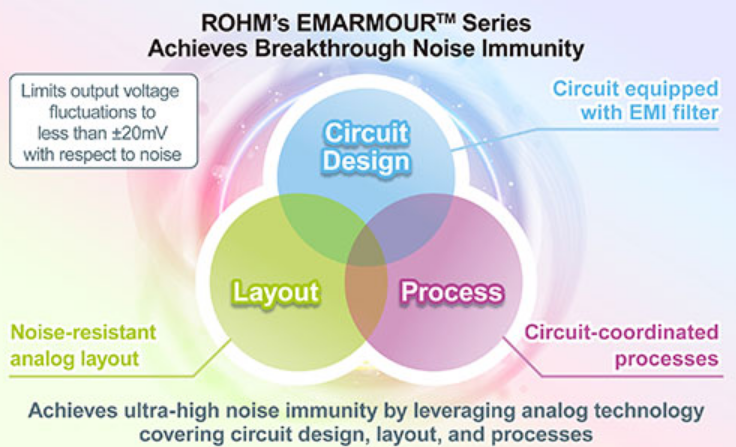

EMARMOUR™系列
EMARMOUR是罗姆的独特品牌，用于识别其利用涵盖电路设计、布局和工艺的专有技术实现超高抗噪性的产品。在按照ISO11452-2国际标准进行噪声评估测试时，该技术将整个噪声频段的输出电压波动限制在±300mV以内。这种前所未有的抗噪性减少了设计资源，同时通过解决各种系统开发中的噪声相关问题提高了可靠性。
EMARMOUR™对设计和开发负载的影响
视频
相关产品
ROHM Semiconductor BD77502FVM CMOS运算放大器
单/双接地检测CMOS运算放大器。
ROHM Semiconductor eMARMOR™ AEC-Q100 CMOS运算放大器
符合AEC-Q100标准的输入/输出轨到轨CMOS运算放大器，设计用于实现超高抗噪性。
发布日期: 2020-07-09
| 更新日期: 2024-10-09
