ROHM Semiconductor BD79104FV-LA模数转换器

ROHM Semiconductor BD79104FV-LA模数转换器是一款12位8通道逐次逼近转换器，具有0.5MSPS至1MSPS采样速率范围。该转换器具有直接二进制格式的输出代码、单端输入、兼容SPI/QSPI/MICROWIRE的串行接口，并具有低功耗。BD79104FV-LA转换器工作在-40°C至+125°C工作温度范围内，采用小型SSOP-B16封装。该转换器用在数据采集系统、电机控制系统、仪器仪表和工业设备中。

特性

  • 采样速率范围：0.5MSPS至1MSPS
  • 直接二进制格式的输出代码
  • 单端输入
  • 兼容SPI/QSPI/MICROWIRE的串行接口
  • 低功耗
  • 采用5mm x 6.4mm x 1.35mm尺寸和SSOP-B16封装

规范

  • 电源电压范围（VDD）：2.70V至5.25V
  • 电源电压范围（IOVDD）：1.65V至5.25V
  • 工作温度范围：-40 °C至125 °C
  • 时钟频率范围：10MHz至20MHz

应用

  • 工业设备
  • 数据采集系统
  • 仪器仪表和控制系统
  • 电机控制系统

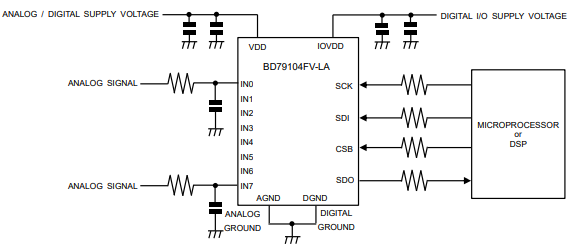

应用电路图

应用电路图 - ROHM Semiconductor BD79104FV-LA模数转换器

方框图

框图 - ROHM Semiconductor BD79104FV-LA模数转换器
发布日期: 2024-01-29 | 更新日期: 2024-01-31
