ROHM Semiconductor BD7F100/200隔离反激式转换器
ROHM Semiconductor BD7F100和BD7F200隔离反激式转换器是体积小、可靠性高的无光耦转换器。BD7F100和BD7F200转换器可通过两个外部电阻和变压器匝数比来设置输出电压，无需使用光耦合器或变压器三次绕组。
BD7F100和BD7F200反激式转换器采用独创的自适应导通时间控制技术，实现了高速负载响应，使得外部相位补偿元件不再必要。ROHM Semiconductor的BD7F100和BD7F200转换器专为工业设备隔离电源应用而设计。
特性
- 通过自适应导通时间控制实现高速负载响应
- 自动轻载模式可在整个负载范围内实现高效率
- 无需使用跨越隔离边界的元件，提高了安全性
- 不需要使用光耦合器等寿命有限的元器件，可实现更长期的工作
- 支持多输出配置，实现出色的交叉调整
- 该系列包含采用2种不同封装类型的2种型号
应用
- 工业设备
- 工业隔离电源
规范
- 工作电压：
- 3V至40V (BD7F100)
- 8V至40V (BD7F200)
- 过电流限制：
- 1.25A（典型值）(BD7F100)
- 2.75A（典型值）(BD7F200)
- 最大软终端工作电压：50V
- 开关频率：400kHz（典型值）
- 参考电压精度：±1.5%（典型值）
- 静态电流：0µA（典型值）
- 工作电流：2mA（典型值）
- 工作结温：-40°C至+125°C
相关产品
ROHM Semiconductor BD7F100HFN Evaluation Board
Evaluates BD7F100HFN flyback converters and operates at a 400kHz frequency.
视频

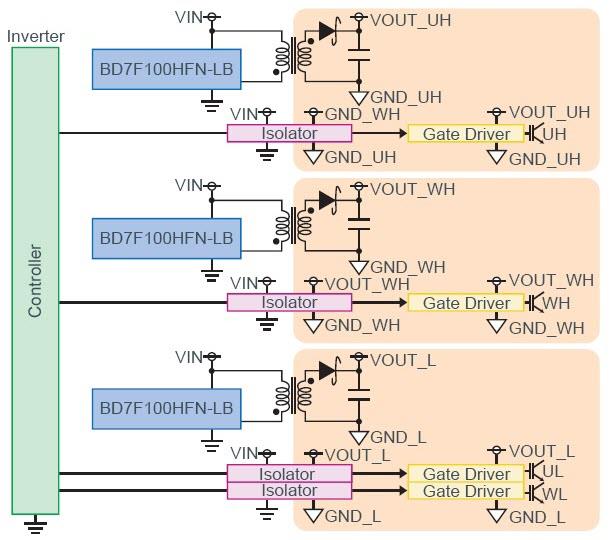

应用电路
反激方法
新旧方法对比
自适应导通时间控制
评估板
ROHM Semiconductor BD7F100HFN Evaluation Board
Evaluates BD7F100HFN flyback converters and operates at a 400kHz frequency.
